Informacje o próbkowaniu wielu linii bazowych korytarza

Dla przekroju korytarza można próbkować wiele linii bazowych korytarza.

Przekrój korytarza z próbkowaniem wielu linii bazowych tworzy się w dwóch etapach:

1. Na macierzystej linii bazowej (do której jest dołączona linia próbkowania), zespół korytarza jest wstawiany w punkcie najbliższej pikiety, wzdłuż której linia bazowa jest powielana.
2. Na innych podzespołach, które przecinają linię próbkowania, linia próbkowania powoduje próbkowanie każdego podzespołu, utworzenie bryły z podzespołów, przecięcie bryły i utworzenie reprezentacji przekrojowej, a następnie identyfikację elementów (takich jak połączenia, punkty i kształty) na wycinakach bryły.
   Uwaga: Na próbkowanych zespołach, które nie są dołączone do macierzystej linii bazowej, połączenia rzutowania są odtwarzane tylko wtedy, gdy linia próbkowania jest prostopadła do linii bazowej zespołu. Aby wyświetlić pełne rzutowanie w przekroju z wieloma liniami bazowymi, należy utworzyć górne powierzchnie dla wszystkich próbkowanych korytarzy, a następnie wykonać próbkowanie górnych powierzchni korytarzy.

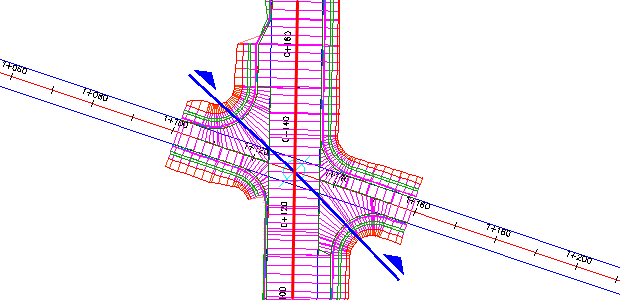

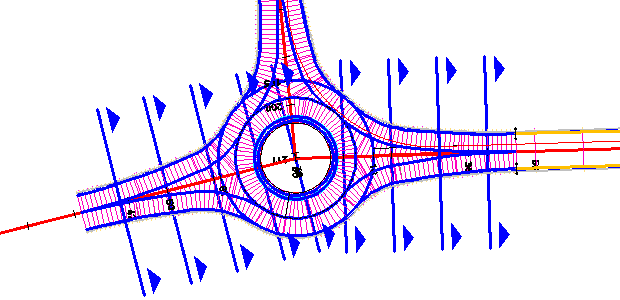

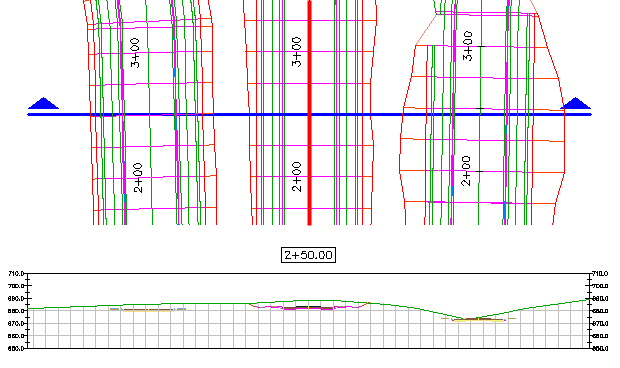

Można próbkować przekroje poprzeczne wielu korytarzy lub korytarzy złożonych, takich jak przecięcia, ronda, zaułki, rampy czy drogi dojazdowe. Na poniższych ilustracjach korytarze składają się z wielu linii bazowych. Korzystając z linii próbkowania, można próbkować przekroje dla dowolnej linii bazowej, która przecina linie próbkowania.

Korytarze z wieloma liniami bazowymi można wyświetlać w ten sam sposób, za pomocą edytora przekroju.

Kształty korytarza są używane w obliczeniach objętości materiału. Podczas wykonywania analizy ilości materiału, wszystkie kształty korytarza są używane w obliczeniach.

Obejrzyj nagranie wideo: Próbkowanie dla wielu linii bazowych 00:03:19 Z dźwiękiem Użyj pojedynczego przekroju, aby próbkować wiele linii bazowych lub korytarzy w tym samym czasie.
