Definiowanie odstępów i kieszeni materiałów na liście materiałów

1. Wybierz linię próbkowania. Kliknij kolejno kartę Linia próbkowaniapanel ZmieńWłaściwości grupy Wyszukiwanie .
2. Kliknij kartę Lista materiałów.
3. Jeśli nie dodano materiałów do grupy linii próbkowania, dodaj wymagane materiały.
   Uwaga: Definicję listy materiałów można dodać na karcie Lista materiałów albo można do tego celu użyć polecenia Oblicz materiały. aby uzyskać więcej informacji, zobacz temat Generowanie listy materiałów dla grupy linii próbkowania.
4. Na poziomie Lista materiałów kliknij kolumnę Odstęp. Zostanie wyświetlone okno dialogowe Zdefiniuj odstępy.
5. W oknie dialogowym Zdefiniuj odstępy można zdefiniować listę odstępów wzdłuż linii trasowania. W tym oknie można zdefiniować pikiety początkowe i końcowe odstępów dla całej listy materiałów. W punkcie 7 użytkownik za pośrednictwem okna dialogowego Zastosuj odstępy ustawi odstępy dla poszczególnych materiałów.
6. Kliknij przycisk OK, aby powrócić na kartę Lista materiałów.
7. Na poziomie Materiał kliknij kolumnę Odstęp. Zostanie wyświetlone okno dialogowe Zastosuj odstępy.
8. W oknie dialogowym Zastosuj odstępy dla każdego materiału, dla którego odstępy nie mają być stosowane, usuń zaznaczenie pola wyboru Zastosuj odstępy. Jeśli na przykład materiały Wykop i Nasyp mają znajdować się na całej długości linii trasowania bez odstępów, należy dla tych odstępów usunąć zaznaczenie pól wyboru Zastosuj.
9. W przypadku materiałów, dla których odstępy mają być stosowane, należy zachować zaznaczenie pól wyboru Zastosuj i zdefiniować odległości wbiegu i wybiegu. Te odległości będą mieć zastosowanie dla materiału przed i za odstępami.

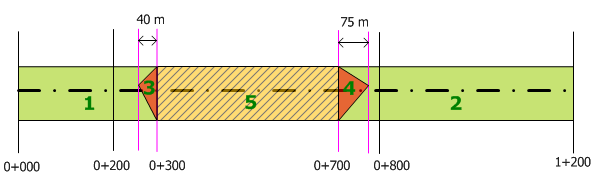

   Na następującym rysunku zielone obszary 1 i 2 przedstawiają odstępy w materiale (5). Do Odstępu 1 nie przypisano odległości wybiegu. Jednak dla Odstępu 1 istnieje odległość wbiegu wynosząca 40 m, przedstawiana przez czerwony obszar numer 3.



   Do Odstępu 2 przypisano odległość wybiegu wynoszącą 75 m, przedstawianą przez czerwony obszar numer 4.

   Te odstępy zostałyby zdefiniowane następująco:

   Odstęp 1

   • Pikieta początkowa: 0+000
   • Pikieta końcowa: 0+300
   • Odległość wybiegu: 0.00
   • Odległość wbiegu: 40.00

   Odstęp 2

   • Pikieta początkowa: 0+700
   • Pikieta końcowa: 1+200
   • Odległość wybiegu: 75.00
   • Odległość wbiegu: 0.00
