Tworzenie danych ciągu poligonowego w Edytorze ciągu poligonowego

Wprowadzanie danych ciągu poligonowego

Dane ciągu poligonowego można wprowadzić w Edytorze ciągu poligonowego poprzez tworzenie boków ciągu poligonowego. Dostępne są następujące typy boków: Punkt, Linia, Łuk cięciwyŁuk promienia lub Kąt i kierunek. Najpierw należy wprowadzić punkt początkowy (POB).

1. Kliknij kolejno kartę Narzędzia główne panel Utwórz dane terenu menu Ciąg poligonowy Edytor ciągu poligonowego Wyszukiwanie .

   Zostanie wyświetlony Edytor ciągu poligonowego.

2. Jeśli w edytorze ciągu poligonowego istnieją dane, kliknij opcję , aby utworzyć nowy ciąg poligonowy.
3. Przed wprowadzeniem danych wybierz jedną z następujących opcji z listy rozwijanej rysowania:
   • Punkty i linie: umożliwia tworzenie punktów COGO i polilinii na rysunku podczas wprowadzania danych ciągu poligonowego.
   • Punkty: umożliwia tworzenie punktów COGO na rysunku podczas wprowadzania danych ciągu poligonowego.
   • Linie: umożliwia tworzenie tylko polilinii na rysunku podczas wprowadzania danych ciągu poligonowego.
   Uwaga: Punkty, które zostały utworzone na rysunku, wykorzystują domyślny styl punktu i styl etykiety punktu określony w ustawieniach cech punktu, o ile nie zostaną wprowadzone klucze opisu w Kolumnie opisu okna Edytor ciągu poligonowego. Polilinie są tworzone na bieżącej warstwie. Grafiki tymczasowe, które są wyświetlane na rysunku wykorzystują kolor bieżącej warstwy.
4. Jeśli użytkownik wprowadza dane łuku, powinien upewnić się, że opcja Linie i łuki jest zaznaczona na liście rozwijanej Rysuj linie i łuki, tak aby kolumny łuków były wyświetlane.
   Wskazówka: Jeśli chcemy ukryć kolumny Łuku, można wybrać opcję Linie.
5. Wprowadź parametry w pierwszym wierszu edytora ciągu poligonowego dla punktu początkowego (POB).

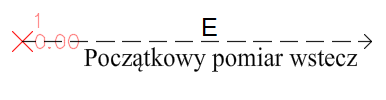

   Grafiki dla początkowego pomiaru wstecz, są wyświetlane na rysunku.



6. Określ kolejne typy Boków, a następnie określ wymagane parametry.

   Wprowadzanie danych dla łuków cięciw

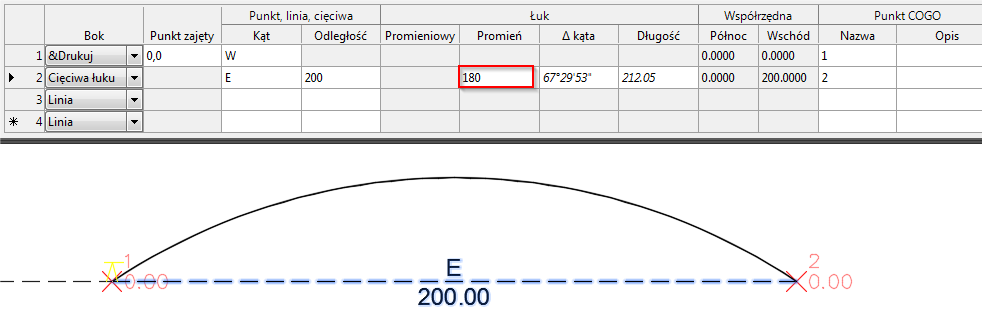

   Po wprowadzeniu danych dla łuków cięciw należy określić kąt i odległość, a następnie można określić promień, kąt delta lub długość. Wartość danych wejściowych bezpośrednio w polu Promień, Kąt delta lub Długość jest wyświetlana zwykłą czcionką, a wartości obliczane są wyświetlane kursywą. Na poniższej ilustracji 180 zostało wprowadzone dla promienia, a kąt delta 67 ° 29' 53" i długość 212,05 są obliczane.

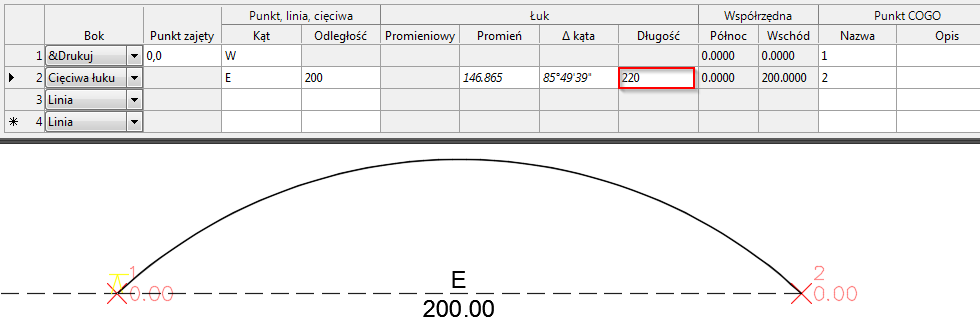

   Można ręcznie zmienić wartości wyświetlane kursywą w celu przeliczenia na inne wartości, które są następnie wyświetlane kursywą. Na poniższej ilustracji 220 zostało wprowadzone dla długości, a promień146,87 i kąt delta 85 ° 49' 39" zostały ponownie obliczone.



   Wprowadzanie danych dla łuków promienia

   Przy wprowadzaniu danych dla łuków promienia należy określić kierunek promieniowy i promień oraz kąt delta lub długość. Wartość danych wejściowych wprowadzanych bezpośrednio w polu Kąt delta lub Długość jest wyświetlana zwykłą czcionką, a obliczone wartości są wyświetlane kursywą.

   Zmiana promienia lub kąta delta powoduje obliczenie długości. Zmiana długości powoduje przeliczenie kąta delta.

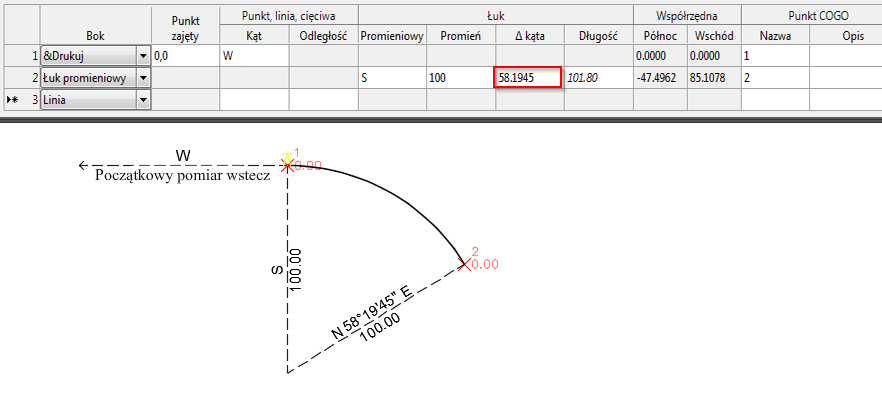

   Na poniższej ilustracji 58,1945 została wprowadzona w polu Kąt delta, a długość 101,80 jest obliczana.

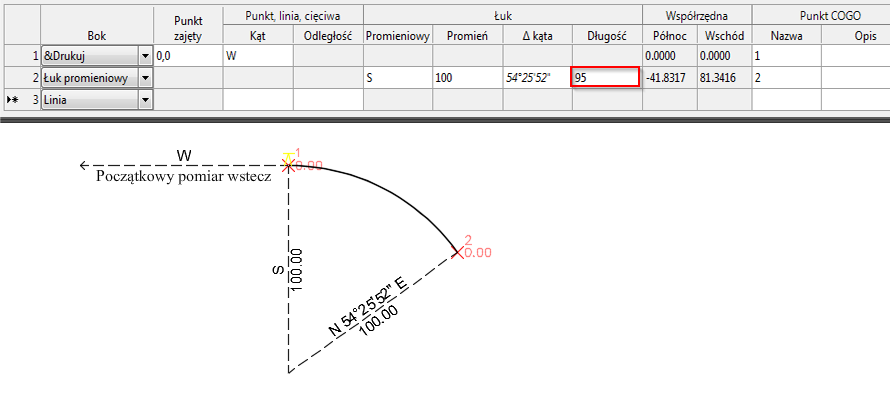

   Na poniższej ilustracji wartość 95 została wprowadzona dla długości, a kąt delta 54 ° 25' 52" jest obliczany.



   Aby uzyskać więcej informacji na temat konwencji wprowadzania danych, zobacz temat Edytor ciągu poligonowego.

   Wskazówka: Kliknięcie prawym przyciskiem myszy w edytorze ciągu poligonowego powoduje otwarcie menu kontekstowego z poleceniami, których można użyć, aby usunąć wiersz, wstawić wiersz między dwoma istniejącymi wierszami lub zmienić kolejność wierszy.
7. Kliknij przycisk , aby zapisać ciąg poligonowy w pliku TRV2.
8. Aby otworzyć plik w oknie dialogowym Dopasowanie ciągu poligonowego, kliknij Wczytaj narzędzie wyrównania .

Tworzenie ciągu poligonowego poprzez wybranie polilinii na rysunku

Można utworzyć dane ciągu poligonowego poprzez wybranie istniejącej polilinii na rysunku.

1. Kliknij kolejno kartę Narzędzia główne panel Utwórz dane terenu menu Ciąg poligonowy Edytor ciągu poligonowego Wyszukiwanie .

   Zostanie wyświetlony Edytor ciągu poligonowego.

2. Kliknij przycisk , a następnie wybierz polilinię na rysunku.

   Edytor ciągu poligonowego zapełni się informacjami o polilinii.

3. Kliknij przycisk , aby zapisać ciąg poligonowy w pliku TRV2.
4. Aby otworzyć plik w oknie dialogowym Dopasowanie ciągu poligonowego, kliknij Wczytaj narzędzie wyrównania .
