Można przenieść jeden lub więcej widoków przekroju do określonej grupy widoków przekroju
- Widoki przekroju, które chcesz przenieść, oraz docelowa grupa widoków przekroju muszą mieć tę samą grupę linii próbkowania.
- Widoki przekroju można przenieść z pojedynczej kolekcji widoków przekroju do grupy widoków przekroju lub z grupy widoków przekroju do innej grupy widoków przekroju.
Uwaga: Widoków przekroju nie można przenieść do pojedynczej kolekcji widoków przekroju.
Podczas przenoszenia widoków przekroju do innej grupy widoków przekroju wykonywane są następujące działania:
- Widoki przekroju są wstawiane do grupy widoków przekroju w kolejności ich pikietażu. Są one wstawiane odpowiednio między istniejącymi widokami przekroju w grupie, tak aby wszystkie widoki przekroju były w kolejności.
- Jeśli style są różne, przenoszone widoki przekroju mogą zachować istniejące style lub używać stylu docelowej grupy widoków przekroju.

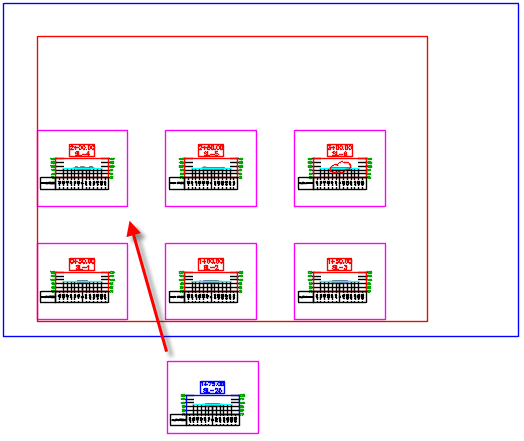

W poniższym przykładzie konieczne jest przeniesienie pojedynczego przekroju SL-25 do grupy widoków przekroju. Jego pikieta to 1+75, dlatego przekrój zostanie wstawiony między przekrojami dla pikiety 1+50 i 2+00.

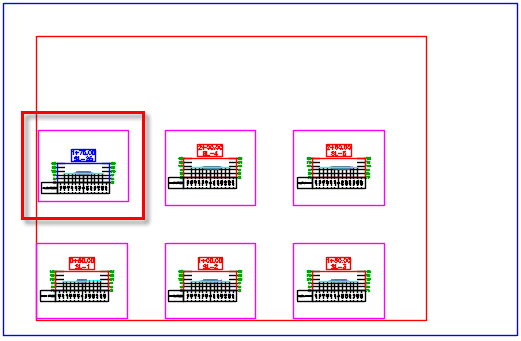

Poniższa ilustracja przedstawia widok przekroju wstawiony do grupy widoków przekroju. Można zachować istniejącą stylizację, jak pokazano w tym przykładzie, lub zastosować do przenoszonych przekrojów stylizację docelowej grupy widoków przekroju. Widok przekroju dla pikiety 3+00 został przeniesiony na następny arkusz.
|
Obejrzyj nagranie wideo: Wiązanie elementów kreślenia z widokami przekroju i przenoszenie widoków przekroju do grup widoków przekroju
Wiązanie elementów kreślenia z widokami przekroju i przenoszenie widoków przekroju do grupy widoków przekroju. |
00:02:54
Z dźwiękiem
-
Na karcie Nawigator wybierz grupę widoków przekroju zawierającą widoki przekroju, które chcesz przenieść do innej grupy widoków przekroju.
Wybierz Linie trasowania
Kolekcja typów linii trasowania (na przykład, Linie trasowania osi) <Nazwa linii trasowania> Grupy linii próbkowania <Nazwa grupy linii próbkowania> Grupy widoków przekroju <Nazwa grupy widoków przekroju>.
Widoki przekroju zostaną wymienione w widoku elementów Nawigatora.
- W widoku elementów Nawigatora wybierz widoki przekrojów, które chcesz przenieść.
- Kliknij prawym przyciskiem myszy opcję Przenieś do grupy widoków przekrojów.
Uwaga: To polecenie jest także dostępne w menu kontekstowym po wybraniu widoku przekroju na rysunku i na wstążce Widok przekroju. Aby uzyskać dostęp do polecenia na wstążce, kliknij kartę Widok przekroju panel
Zmień widok
Przenieś do grupy widoków przekrojów
Wyszukiwanie .
- W oknie dialogowym Wybierz grupę widoków przekroju wybierz docelową grupę widoków przekroju i kliknij przycisk OK.
Uwaga: Przekroje, które chcesz przenieść, oraz docelowa grupa widoków przekroju muszą mieć tę samą grupę linii próbkowania. Do wyboru są dostępne tylko te grupy widoków przekroju, które zostały utworzone z tej samej grupy linii próbkowania.
- Jeśli style widoków przekroju różnią się od stylów w docelowej grupie widoków przekroju, zostanie wyświetlone okno dialogowe zadania. Można użyć opcji w tym oknie dialogowym zadania, aby zmienić styl widoków przekroju, tak aby były one zgodne ze stylami w docelowej grupie widoków przekroju, lub zachować istniejące style.
Uwaga: Jeśli zaznaczono pole wyboru Zawsze używaj mojego wyboru w przyszłości w oknie dialogowym zadania i chcesz zmienić zachowanie w przyszłości, możesz zmodyfikować ustawienia ukrytych komunikatów na karcie System w oknie dialogowym Opcje programu AutoCAD.
