Narzędzia powłoki zostały udoskonalone w celu zapewnienia większej kontroli, ulepszenia interfejsu użytkownika i udoskonalenia procesu roboczego. Zalety tych udoskonaleń są następujące:

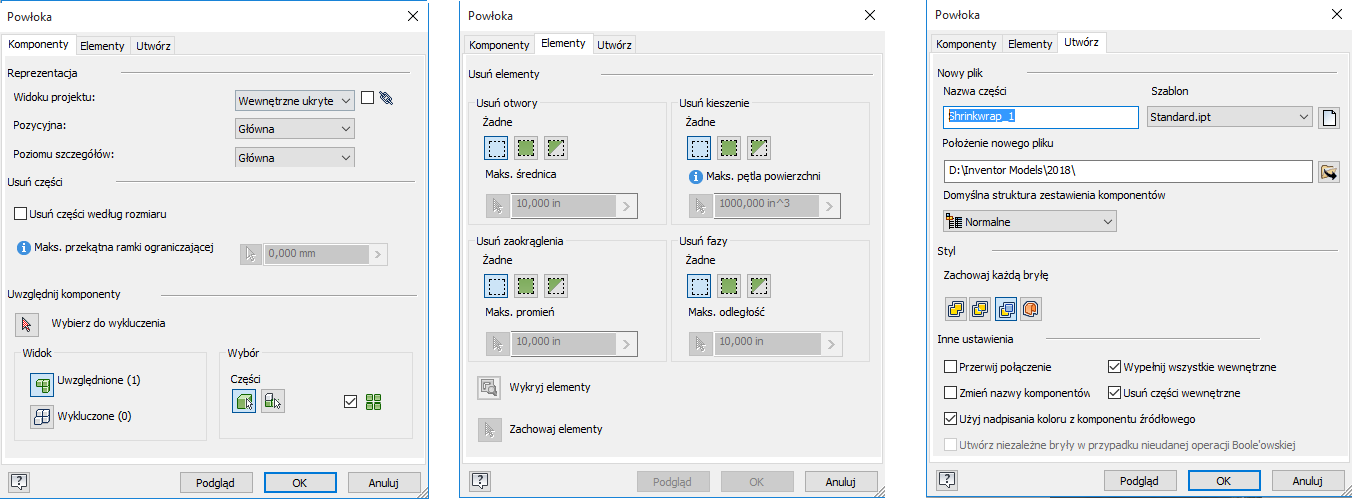

Dostęp: polecenie Powłoka jest natychmiast dostępne na karcie Zespół w panelu Uproszczenie.
- Komponenty — zawiera informacje na poziomie dokumentu, takie jak reprezentacje i opcje dostępne w przypadku usuwania komponentów.
- Elementy — zawiera opcje umożliwiające łatwe definiowanie elementów do usunięcia z części powłoki. Można zachować określone typy elementów, usunąć je lub usunąć na podstawie zakresu wartości. Ponadto dostępne są narzędzia do wykrywania i zachowywania elementów.
- Utwórz — zawiera informacje dotyczące pliku, stylu powłoki i innych ustawień.
- Usuwanie komponentów, które są niewidoczne i/lub w określonym zakresie wielkości oraz (opcjonalne) interaktywne wybieranie tych, które mają być zachowane.
- Usuwanie wszystkich elementów części (otwór/kieszeń/zaokrąglenie/faza) lub w określonym zakresie wielkości oraz (opcjonalne) interaktywne wybieranie tych, które mają być zachowane.
- Wyświetlanie zbiorów komponentów, które mają zostać zachowane lub odrzucone (komponenty Uwzględnione i Wykluczone) i szybkie przenoszenie komponentów z jednego zbioru do drugiego.
- Edytowanie wynikowego uproszczonego komponentu za pomocą tego samego procesu roboczego, który był użyty do jego utworzenia.
- Aktualizowanie wynikowego komponentu, gdy zmieni się zespół źródłowy, włącznie z modelami innymi niż modele programu Inventor.
Aby uzyskać więcej informacji dotyczących polecenia Powłoka, zobacz temat Zespoły powłoki i jego podtematy.
W przypadku zastąpień powłoką również jest używany ten nowy proces roboczego.
Powiązane zmiany

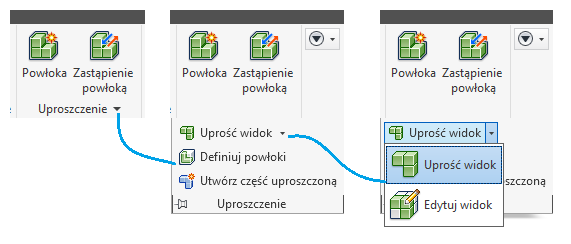

W dokumentach zespołu karta Uprość została wycofana, a polecenia przeniesione do panelu Uproszczenie. Panel Uproszczenie wcześniej nosił nazwę Uprość.
Zmiany powłoki dotyczą także poziomu szczegółu Nowy substytut w ramach procesu Powłoka.
Proces roboczy tworzenia pliku rodziny Revit (RFA) w programie Inventor
Proces roboczy tworzenia pliku rodziny Revit (RFA) w programie Inventor obejmuje nowy proces roboczy Powłoka.
Aby uzyskać więcej informacji, zobacz temat Proces tworzenia pliku rodziny Revit w programie Inventor.
