Nowe rozwiązania umożliwiające wiązanie dwóch osi

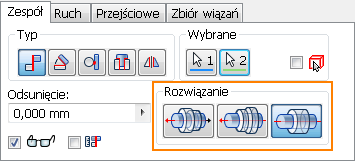

W oknie dialogowym Wstawianie wiązania znajdują się trzy nowe rozwiązania służące do wiązania 2 osi.
Za pomocą nowych opcji Przeciwstawne i Dopasowane można kontrolować kierunek osi podczas tworzenia wiązania zestawiającego pomiędzy 2 osiami. Opcje te ułatwiają uzyskanie pożądanego umieszczenia osi.
- Przeciwstawne (domyślne): odwraca kierunek zestawienia pierwszego wybranego komponentu.
- Wyrównane: zachowuje kierunek zestawienia pierwszego wybranego komponentu.
- Niezorientowane: tworzy niezorientowane wiązanie osi na najbliższej osi.

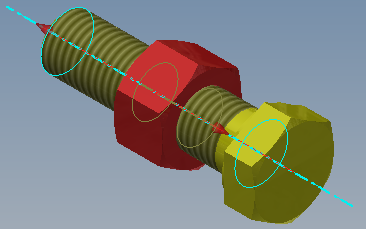

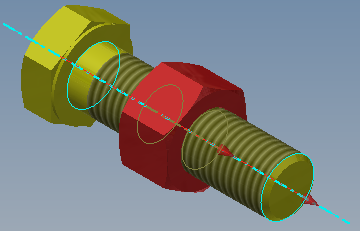

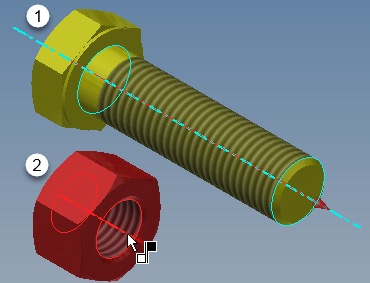

| Poniższy przykład pokazuje oś symetrii pierwszego wybranego komponentu i oś symetrii drugiego wybranego komponentu. | Po wybraniu opcji Przeciwstawne kierunek osi pierwszego wybranego komponentu jest odwrócony. | Po wybraniu opcji Wyrównane kierunek osi pierwszego wybranego komponentu jest zachowany. |
|
|
|
|
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji, zobacz temat Wstawianie wiązań zestawiających lub równoległych w zespołach.
Nowa opcja Zablokuj obrót do użycia z wiązaniem wstawiającym
Użyj nowej opcji, Zablokuj obrót, aby zablokować obrotowe stopnie swobody na komponencie podczas umieszczania wiązania wstawiającego. Opcja ta zapobiega obracaniu części.

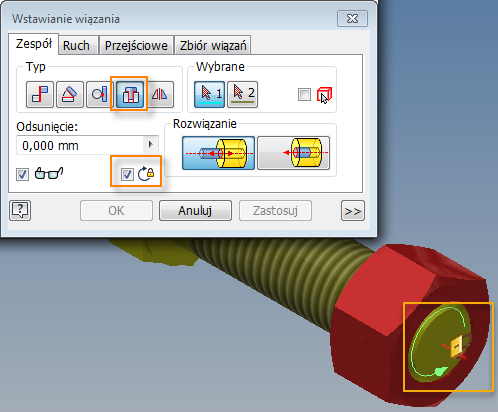

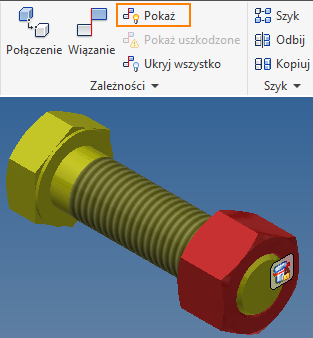

| Ikona blokady jest wyświetlana w oknie graficznym podczas umieszczania wiązania wstawiającego z zaznaczoną opcją Zablokuj obrót. Domyślnie ikona blokady nie jest już wyświetlana po zamknięciu okna dialogowego Wstaw wiązanie. | Aby wyświetlić ikonę blokady w oknie graficznym po zamknięciu okna dialogowego, kliknij opcję Złóż  panel Zależności
Pokaż. Po wyświetleniu ikony można kliknąć ją prawym przyciskiem myszy i uzyskać dostęp do opcji wyłączania, a także innych operacji edycji.
|
|
|
Po zastosowaniu opcji Zablokuj obrót wiązanie wstawiające jest wyświetlane z ikoną blokady w przeglądarce.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji, zobacz temat Umieszczanie wiązań wstawiających w zespołach.
Udoskonalenia wiązania kątowego
Wcześniej zorientowane i niezorientowane wiązanie kątowe odwracało się po zmianie położenia powiązanego komponentu. Teraz ustawienie zorientowanego i niezorientowanego wiązania kątowego jest zachowywane po utworzeniu nowego wiązania kątowego lub wprowadzaniu zmian w istniejącym wiązaniu.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji na temat wiązań kątowych, zobacz temat Umieszczanie wiązań kątowych w zespołach.
