Barra de ferramentas Extras > (Ferramenta de espaçamento), no submenu Matriz
Os objetos distribuídos podem ser cópias, instâncias ou referências do objeto selecionado atual. É possível definir um caminho ao selecionar um spline ou dois pontos e definir um número de parâmetros. Também é possível especificar como o espaçamento entre objetos é determinado e se os pontos de giro dos objetos se alinham com tangente do spline.

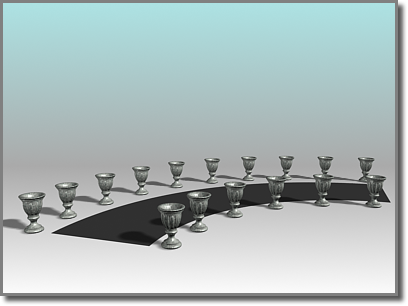

A Ferramenta de espaçamento distribui os vasos ao longo das laterais da rua curvada. Os vasos estão à mesma distância uns dos outros; aparecem poucos no lado mais curto.
É possível selecionar splines em um cena XRef como caminho de referência.
Procedimentos
Para distribuir os objetos ao longo de um caminho:
-
Selecione os objetos que deseja distribuir. - Execute um dos procedimentos a seguir:
- Na barra de ferramentas Extras, clique em (Ferramenta de espaçamento), que está no submenu Matriz.
- No menu Ferramentas, escolha Alinhar
Ferramenta de espaçamento. Se estiver usando o sistema de menu Alt, escolha o menu Editar Duplicar Ferramenta de espaçamento.
O 3ds Max abre a caixa de diálogo Ferramenta de espaçamento.
Nota: A Ferramenta de espaçamento também está disponível nas implementações de vários componentes do objeto Corrimão. - Na barra de ferramentas Extras, clique em
- Na caixa de diálogo Ferramenta de espaçamento, clique em Escolher caminho ou Escolher pontos para especificar um caminho.
Se clicar em Escolher caminho, selecione um spline da cena para usar como o caminho.
Se clicar em Escolher pontos, escolha uma extremidade de início e de fim para definir um spline como o caminho. Quando terminar de usar a Ferramenta de espaçamento, o 3ds Max exclui este spline.
- Escolha uma opção de espaçamento da lista Parâmetros.
Os parâmetros disponíveis de Contagem, Espaçamento, Deslocamento de início e Deslocamento de fim dependem das opções de espaçamento que escolhe.
- Especifique o número de objetos a distribuir ao definir o valor de Contagem.
- Dependendo da opção de espaçamento escolhida, ajuste o espaçamento e os deslocamentos.
- Em Contexto, escolha Borda para especificar que o espaçamento será determinado pelas bordas voltadas da caixa delimitadora de cada objeto ou escolha Centros para especificar que o espaçamento será determinado a partir do centro da caixa delimitadora de cada objeto.
- Ative Seguir se desejar alinhar os pontos de giro dos objetos distribuídos com a tangente do spline.
- Em Tipo de objeto, selecione o tipo de objeto a emitir (cópia, instância ou referência).
- Clique em Aplicar.

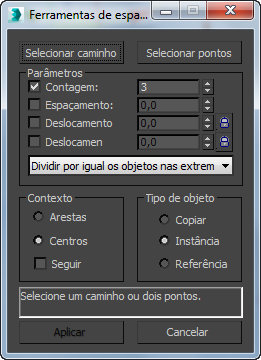

Interface
A Ferramenta de espaçamento oferece uma escolha de dois métodos básicos para definir espaçamento: usando um caminho, ou especificando pontos finais de forma explícita.
- Escolher caminho
-
Clique nisto e, a seguir, clique em um spline na viewport para usar como o caminho. O 3ds Max usa o spline como o caminho ao longo do qual deseja distribuir os objetos.
- Escolher pontos
-
Clique nisto e, a seguir, clique em um ponto de início e um ponto de fim para definir um caminho na grade de construção. Também pode usar o ajuste de objeto para especificar pontos no espaço. O 3ds Max usa estes pontos para criar um spline como o caminho ao longo do qual deseja distribuir os objetos. Quando terminar de usar a Ferramenta de espaçamento, o 3ds Max exclui o spline.
Grupo Parâmetros
- Contagem
-
O número de objetos a distribuir.
- Espaçamento
-
Especifica o espaço em unidades entre os objetos. O 3ds Max determina o espaçamento com base no fato de que você escolher Bordas ou Centros.
- Deslocamento de início
-
O número de unidades especificando um deslocamento desde o início do caminho. Clicar no ícone bloqueia o valor de deslocamento de início do valor de espaçamento e mantém a contagem.
- Deslocamento de fim
-
O número de unidades que especifica um deslocamento desde o fim do caminho. Clicar no ícone bloqueia o valor de deslocamento de fim do valor de espaçamento e mantém a contagem.
- Lista suspensa de distribuição
-
Esta lista contém diversas opções para a distribuição de objetos ao longo do caminho, como segue:
- Centro livre Distribui objetos igualmente espaçados ao longo de um linha reta em direção a ponto de fim do caminho, começando no início do caminho. Um spline ou um par de pontos define o caminho. É possível especificar o número de objetos e o espaçamento.
- Dividir por igual, objetos nas extremidades Distribui os objetos ao longo de um spline. O grupo de objetos é centrado no meio do spline. A Ferramenta de espaçamento preenche uniformemente o spline com o número de objetos especificado e determina a quantidade de espaço entre objetos. Quando especifica mais do que um objeto, há sempre objetos nas extremidades do spline.
- Centrado, especificar espaçamento Distribui os objetos ao longo de um caminho. O grupo de objetos é centrado no meio do caminho. A Ferramenta de espaçamento tenta preencha uniformemente o caminho com o máximo de objetos possível ao longo do comprimento do caminho usando o espaço especificado. A existência de objetos nas extremidades do caminho depende do comprimento do caminho e do espaçamento fornecido.
- Deslocamento de fim Distribui o número de objetos especificado ao longo de uma linha reta. Os objetos começam a uma distância de deslocamento que você especificado. Esta distância é desde o fim do spline ao seu ponto de início ou desde o segundo par de pontos ao primeiro ponto. Você também especifica o espaçamento entre objetos.
- Deslocamento de fim, dividir por igual Distribui o número de objetos que você especifica entre o início de um spline ou um par de pontos e um deslocamento que você especifica. O 3ds Max coloca sempre um objeto no final ou em seu deslocamento. Quando você especifica mais do que um objeto, há sempre um objeto posicionado no início. A Ferramenta de espaçamento tenta preencher uniformemente o espaço com os objetos entre o deslocamento de fim e o início.
- Deslocamento de fim, especificar espaçamento Distribui objetos em direção ao início de um spline ou um par de pontos, começando no fim ou no deslocamento. O 3ds Max coloca sempre um objeto no final ou em seu deslocamento. Você especifica o espaçamento entre objetos e o deslocamento do fim. A Ferramenta de espaçamento tenta preencher uniformemente o espaço com o máximo de objetos possível entre o fim ou respectivo deslocamento e o início. Pode nem sempre haver um objeto posicionado no início.
- Deslocamento de início Distribui o número de objetos especificado ao longo de uma linha reta. Os objetos começam a uma distância de deslocamento que você especificado. Esta distância é desde o início do spline ao seu ponto de fim ou desde o primeiro par de pontos ao segundo. Você também especifica o espaçamento entre objetos.
- Deslocamento de início, dividir por igual Distribui o número de objetos que você especifica entre o fim de um spline ou um par de pontos, começando em um deslocamento que você especifica desde o início. O 3ds Max coloca sempre um objeto no início ou seu deslocamento. Quando especifica mais do que um objeto, há sempre um objeto posicionado no fim. A Ferramenta de espaçamento tenta preencher uniformemente o espaço com os objetos entre o início ou seu deslocamento e o fim.
- Deslocamento de início, especificar espaçamento Distribui objetos em direção ao fim de um spline ou um par de pontos, começando no início. O 3ds Max coloca sempre um objeto no início ou seu deslocamento. Você especifica o espaçamento entre objetos e o deslocamento do início. A Ferramenta de espaçamento tenta preencher uniformemente o espaço com o máximo de objetos possível entre o início ou respectivo deslocamento e o fim. Pode nem sempre haver um objeto posicionado no fim.
- Especificar deslocamentos e espaçamento Distribui o máximo de objetos igualmente espaçados possível ao longo de um spline ou entre um par de pontos. Você especifica o espaçamento entre objetos. Quando você especifica deslocamentos do início e fim, o 3ds Max distribui objetos igualmente espaçados entre os deslocamentos. Pode nem sempre haver um objeto posicionado no início e no fim.
- Especificar deslocamentos, dividir por igual Distribui o número de objetos que especifica ao longo de um spline ou entre um par de pontos. Se você especificar um objeto, o 3ds Max coloca-o no centro do caminho. Se você especificar mais de um objeto, o 3ds Max coloca sempre um objeto no deslocamento de início e no deslocamento de fim. Se você especificar mais de dois objetos, o 3ds Max distribui uniformemente os objetos entre os deslocamentos.
- Espaço desde o fim, não delimitado Distribui o número de objetos especificado ao longo de uma linha reta desde o fim em direção ao início de um spline ou um par de pontos. Você especifica o espaçamento entre objetos. O 3ds Max bloqueia o deslocamento de fim para que seja igual ao espaçamento.
- Espaço desde o fim, especificar número Distribui o número de objetos especificado em direção ao início de um spline ou um par de pontos, começando no fim. A Ferramenta de espaçamento determina o espaço entre os objetos com base no número de objetos e o comprimento do spline ou a distância entre o par de pontos. O 3ds Max bloqueia o deslocamento de fim para que seja igual ao espaçamento.
- Espaço desde o fim, especificar espaçamento Número Distribui o máximo de objetos igualmente espaçados possível em direção ao início de um spline ou um par de pontos, começando no fim. Você especifica o espaçamento entre objetos. O 3ds Max bloqueia o deslocamento de fim para que seja igual ao espaçamento.
- Espaço desde o início, não delimitado Distribui o número de objetos especificado ao longo de uma linha reta em direção ao fim de um spline ou um par de pontos, começando no início. Você especifica o espaçamento entre objetos. O 3ds Max bloqueia o deslocamento de início para que seja igual ao espaçamento.
- Espaço desde o início, especificar número Distribui o número de objetos especificado em direção ao fim de um spline ou um par de pontos, começando no início. A Ferramenta de espaçamento determina o espaço entre os objetos com base no número de objetos e o comprimento do spline ou a distância entre o par de pontos. O 3ds Max bloqueia o deslocamento de início para que seja igual ao espaçamento.
- Espaço desde o início, especificar espaçamento Distribui o máximo de objetos uniformemente espaçados possível em direção ao fim de um spline ou um par de pontos, começando no início. Você especifica o espaçamento entre objetos. O 3ds Max bloqueia o deslocamento de início para que seja igual ao espaçamento.
- Especificar espaçamento, correspondência de deslocamentos Distribui o máximo de objetos igualmente espaçados possível ao longo de um spline ou entre um par de pontos (e respectivos deslocamentos). Você especifica o espaçamento. O 3ds Max bloqueia os deslocamentos de início e de fim para que sejam o mesmo que o espaçamento.
- Dividir por igual, sem objetos nas extremidades Distribui o número de objetos que especifica ao longo de um spline ou entre um par de pontos (e respectivos deslocamentos). A Ferramenta de espaçamento determina o espaço entre objetos. O 3ds Max bloqueia os deslocamentos de início e de fim para que sejam o mesmo que o espaçamento.
Grupo contexto

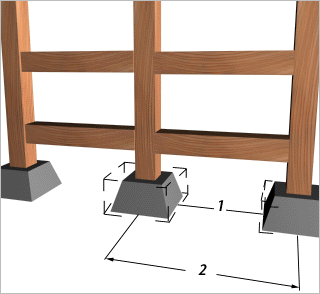

1. Espaçamento de borda a borda
2. Espaçamento de centro a centro
- Bordas Use isto para especificar que o espaçamento é determinado pelas bordas voltadas da caixa delimitadora de cada objeto.
- Centros Use isto para especificar que o espaçamento será determinado pelo centro da caixa delimitadora de cada objeto.
- Seguir
-
Ative para alinhar os pontos de giro dos objetos distribuídos com a tangente do spline.
Grupo Tipo de objeto
Determina o tipo de cópias feito pela ferramenta de espaçamento. O padrão é Copiar. É possível ter cópias, instâncias ou Referências de objetos.
- Copiar Distribui cópias do objeto selecionado para a posição especificada.
- Instância Distribui instâncias do objeto selecionado para a posição especificada.
- Referência Distribui referências do objeto selecionado para a posição especificada.
