Use o recurso Comparar DWG para comparar um desenho especificado com o desenho atual. As nuvens de cor e de revisão realçam as diferenças no desenho atual à medida que você trabalha.
À medida que o projeto progride, fica mais difícil lembrar o que foi alterado de uma revisão para a outra, especialmente quando se trabalha em uma equipe distribuída de forma remota. O recurso Comparar DWG fornece uma maneira de realizar uma comparação visual entre dois desenhos.

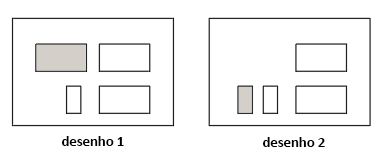

Durante o processo de comparação, o recurso Comparar DWG identifica os objetos que foram modificados, adicionados ou removidos dos dois desenhos. Por exemplo, considere esses dois desenhos altamente simplificados. Cada desenho tem diferenças que não estão presentes no outro desenho.
Digamos que o desenho 1 é a versão anterior de um desenho e o desenho 2 é o desenho atual.

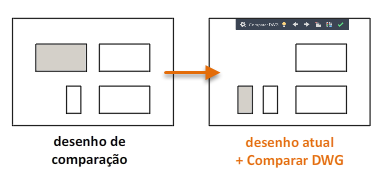

Quando o comando COMPARAR é iniciado, a barra de ferramentas Comparar DWG é exibida na parte superior da área de desenho quando você especifica o desenho de comparação, o desenho 1 neste exemplo.
O resultado da comparação é exibido no desenho atual, conforme mostrado abaixo.
- Os objetos comuns entre os desenhos são exibidos em cinza por padrão.
- Os objetos que estão no desenho de comparação, mas não no desenho atual, são exibidos em vermelho por padrão.
- Os objetos que estão no desenho atual, mas não no desenho de comparação, são exibidos em verde por padrão.
- As diferenças são realçadas usando nuvens de revisão como conjuntos de alterações. Os botões de seta na barra de ferramentas Comparar DWG fornecem uma forma de ampliar automaticamente o zoom em cada conjunto de alterações.
É possível especificar cores diferentes no painel Configurações da barra de ferramentas Comparar DWG. O painel Configurações também fornecem controles de exibição adicionais.
Notas
- Quando a comparação está ativa, as alterações no desenho atual são detectadas automaticamente.
- Se o desenho de comparação também estiver aberto, qualquer alteração feita no desenho de comparação não será exibida em uma comparação até você salvar as alterações.
- Se você tiver uma camada desativada ou congelada no desenho atual, ela não fará parte do resultado da comparação.
- É possível iniciar o utilitário Comparar DWG no menu Aplicativo, mesmo quando você não tem desenhos abertos. Na caixa de diálogo Comparar DWG, especifique o desenho base e de referência e clique em Comparar. O resultado da comparação é exibido no desenho base.
Importar as diferenças para o desenho atual

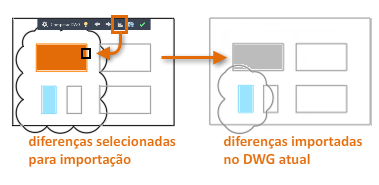

Na barra de ferramentas Comparar DWG, é possível importar as diferenças do desenho comparado para o desenho atual. Somente os objetos que são diferentes no desenho de comparação podem ser importados para o desenho atual. Esse comando oferece um método eficiente para reconciliar o desenho atual com uma versão anterior.
As diferenças importadas tornam-se cinza automaticamente porque elas estão agora presentes em ambos os desenhos.
Exportar o resultado da comparação

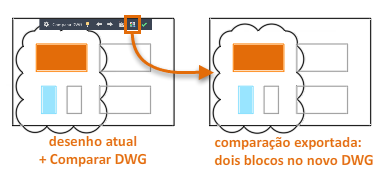

É possível exportar os resultados de uma comparação para um novo desenho de instantâneo para referência. O desenho de instantâneo mantém a aparência visual da comparação e é nomeado usando uma combinação dos nomes dos desenhos.
Limitações gerais
Limitações do recurso Comparar DWG:
- Opera somente no espaço do modelo. Se um desenho selecionado para comparação tiver sido salvo em um layout, o recurso Comparar DWG alternará automaticamente para a guia Modelo.
- Só oferece suporte a arquivos DWG.
- Não oferece suporte a todos os tipos de objeto. As exceções incluem objetos OLE, câmeras, dados geográficos, objetos GIS do mapa 3D, subjacências que não são DWG, imagens, modelos de coordenação e nuvens de pontos.
- Não oferece suporte ao uso de um resultado de comparação para comparar com um terceiro desenho.
- Não é possível detectar alterações nas propriedades PorBloco ou PorCamada nos objetos aninhados.
- Os gráficos de comparação só são exibidos no estilo visual Estrutura de arame 2D. (apenas AutoCAD)
- As nuvens de revisão não podem conter alterações em uma vista isométrica 3D.
