Sobre as nuvens de revisão

Nuvens de revisão são polilinhas que consistem em arcos sequenciais. Elas são utilizadas para chamar atenção para as partes de um desenho.

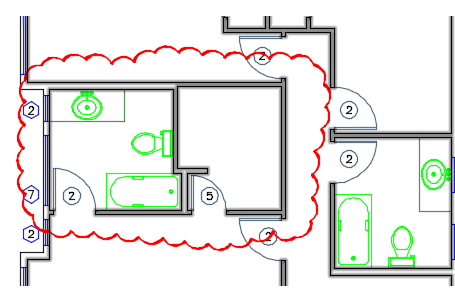

Uma nuvem de revisão é uma polilinha de arcos sequenciais que formam um objeto com forma de nuvem. Para aumentar sua produtividade, você pode revisar ou marcar desenhos utilizando o recurso Nuvem de revisão para realçar as marcações.

Criar nuvens de revisão

É possível criar uma nuvem de revisão movendo o mouse ou ainda converter objetos, como círculos, elipses, polilinhas ou splines, em uma nuvem de revisão. Há um estilo disponível para fazer com que a nuvem pareça ter sido desenhada com uma caneta de caligrafia.

Modificar nuvens de revisão

As nuvens de revisão oferecem opções específicas de alça de acordo com a localização da alça e a configuração da variável de sistema REVCLOUDGRIPS.

Quando a variável de sistema REVCLOUDGRIPS estiver desativada, é possível usar a alça para editar os comprimentos individuais de arcos ou cordas em uma nuvem de revisão. Caso contrário, a alça exibe opções para adicionar ou remover um vértice ou esticar a nuvem de revisão ou seu vértice.
