Distribui uniformemente cópias de objetos ao longo de um caminho ou em uma parte de um caminho.
O caminho pode ser uma linha, uma polilinha, uma polilinha 3D, uma spline, uma hélice, um círculo, um arco ou uma elipse.

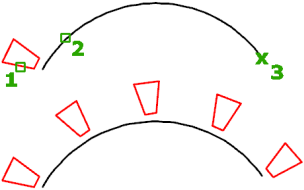

matriz de caminho 2D

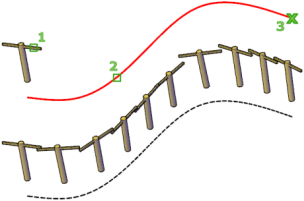

matriz de caminho 3D
Este comando é equivalente à opção Caminho em MATRIZ. A variável de sistema DELOBJ controla se os objetos de origem da matriz são excluídos ou mantidos após a criação da matriz.
Os prompts a seguir são exibidos.
Selecionar objetos
Selecione os objetos que deseja utilizar na matriz.
Curva do caminho
Especifica o objeto a ser utilizado para o caminho da matriz. Selecione uma linha, uma polilinha, uma polilinha 3D, uma spline e uma hélice, um círculo, um arco ou uma elipse.
Associativo
Especifica se é criado um objeto disposto em matriz ou se são criadas cópias não associadas do objeto selecionado.
- Sim
- Contém itens da matriz em um único objeto de matriz, similar a um bloco. Com uma matriz associativa, é possível propagar rapidamente as alterações pela matriz ao editar as propriedades e os objetos de origem.
- Não
- Cria itens da matriz como objetos independentes. As alterações feitas em um item não afetam outros itens.
Método
Controla a distribuição de itens ao longo do caminho.
- Dividir
- Distribui igualmente um número específico de itens ao longo do caminho.
- Medir
- Distribui itens ao longo do caminho em intervalos específicos.
Ponto base
Define o ponto base da matriz. Itens em matrizes de caminho são posicionados em relação ao ponto base.
- Ponto base
-
Especifica um ponto base para posicionar os itens na matriz em relação ao início da curva de caminho.
- Ponto-chave
-
Para matrizes associativas, especifica uma restrição válida (ou ponto-chave) nos objetos de origem para alinhar com o caminho. Se você editar os objetos de origem ou o caminho da matriz resultante, o ponto base da matriz continua coincidindo com o ponto-chave dos objetos de origem.

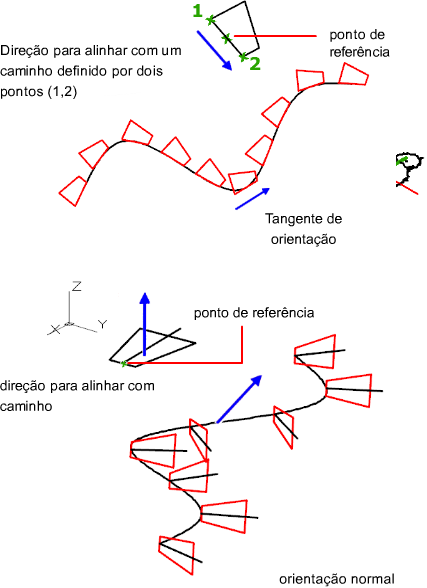

Direção tangencial
Especifica como os itens da matriz são alinhados com relação à direção inicial do caminho.
- 2 Pontos
- Especifica dois pontos que representam a tangência de itens da matriz em relação ao caminho. O vetor dos dois pontos estabelece a tangência do primeiro item na matriz. A configuração Alinhar itens controla se os outros itens da matriz mantêm uma tangente ou uma orientação paralela.
- Normal
- Orienta a direção Z do primeiro item com a direção inicial da curva do caminho.
Itens
Dependendo da configuração do método, especifica o número de itens ou a distância entre os itens.
- Número de itens ao longo do caminho
- (Disponível quando o Método é Dividir) Utilizando um valor ou expressão, especifica o número de itens na matriz.
- Distância entre itens ao longo do caminho
- (Disponível quando o Método é Medir) Utilizando um valor ou expressão, especifica a distância entre os itens da matriz.
Por padrão, a matriz é preenchida com o número máximo de itens que preenchem o caminho usando a distância inserida. É possível especificar um número menor de itens, se desejado. Também é possível ativar Preencher todo o caminho para que o número de itens seja ajustado, no caso de alteração do comprimento do caminho.
Linhas
Especifica o número de linhas na matriz, a distância entre eles e a elevação incremental entre a linha.
- Número de linhas
-
Especifica o número de linhas.
- Distância entre linhas
- Especifica a distância entre cada linha, medida a partir da localização equivalente em cada objeto.
- Total
- Especifica a distância total entre o início e a extremidade da linha, medida a partir da localização equivalente dos objetos de início e fim.
- Elevação incremental
- Define o aumento ou diminuição de elevação para cada linha subsequente.
- Expressão
-
Deriva um valor com base em uma equação ou fórmula matemática.
Níveis
Os níveis em uma matriz fazem referência à extensão do padrão da linha e da coluna de uma matriz na direção do eixo Z.
- Número de níveis
- Especifica o número de níveis 3D na matriz.
- Distância entre os níveis
- Especifica a distância entre os níveis 3D.
- Total
-
Especifica a distância total entre o primeiro e o último níveis.
- Expressão
-
Deriva um valor usando uma equação ou fórmula matemática.

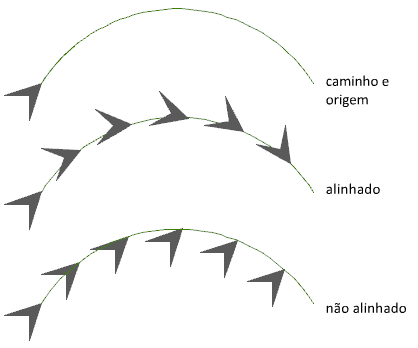

Alinhar itens
Especifica se cada item deve ter alinhamento tangente com relação ao caminho de direção. O alinhamento está relacionado à orientação do primeiro item.
Direção Z
Controla se a direção Z original dos itens será mantida ou se os itens serão inclinados naturalmente ao longo de um caminho 3D.
Exit
Finaliza o comando.
