Cria uma ou mais vistas projetadas de uma vista de desenho da documentação do modelo existente.
Pesquisa
Nota: Este comando está disponível somente em sistemas de 64 bits.
As vistas projetadas herdam a escala e exibem as configurações e o alinhamento da vista principal. Não é possível utilizar vistas de desenho desatualizadas ou não resolvidas como vistas principais.
Depois que você sai do comando, o prompt "n projected view(s) created successfully" é exibido.
Nota:
O comando VISTAPROJ não está disponível no Editor de blocos, durante a edição de referências nem durante o uso de uma viewport.
Os prompts a seguir são exibidos.
- Selecione a vista principal
- Especifica a vista a ser utilizada como vista principal.

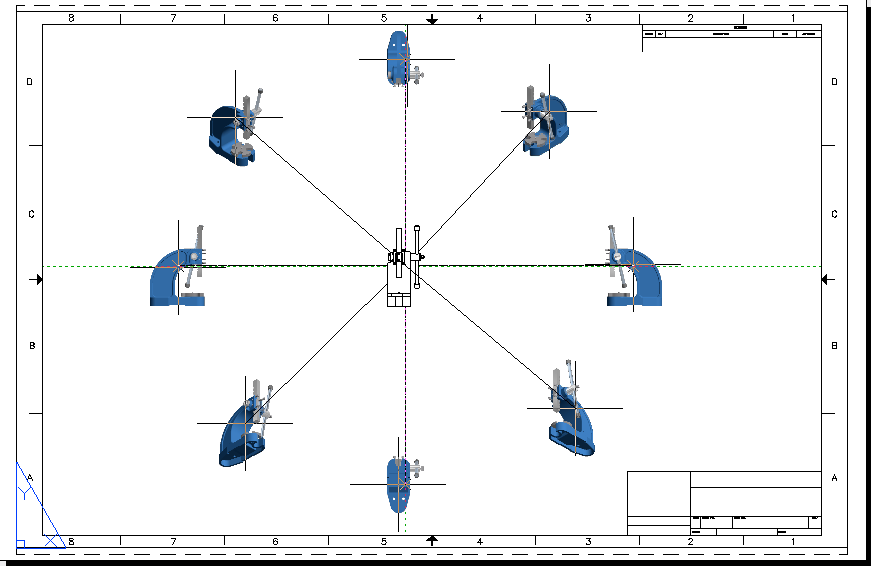

- Especifica a localização da vista projetada
- O tipo de projeção depende da posição da vista projetada. Arraste a visualização prévia na direção desejada. A visualização prévia se encaixa no lugar enquanto você aproxima as posições da vista ortogonal. Clique para inserir a vista. O prompt é repetido até você selecionar a opção Sair.
