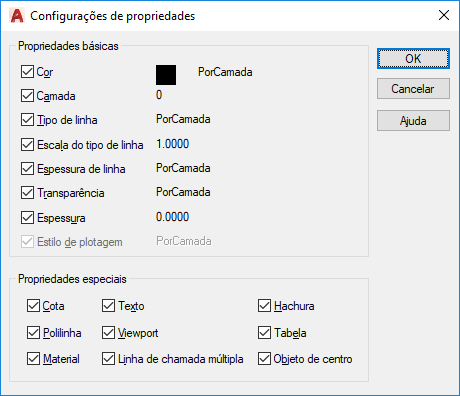

Caixa de diálogo Configurações de propriedades

Especifica as propriedades que são copiadas de um objeto de origem para os objetos de destino.

PROPIG (comando) Pesquisa: Selecionar objeto de origem > Especifique a opção de configurações no prompt

Especifica quais propriedades básicas e propriedades especiais para copiar de um objeto fonte para objetos destino.

Lista de opções

As seguintes opções são exibidas.

Propriedades básicas

Cor

Altera a cor do objeto de destino para aquela do objeto de origem. Disponível para todos os objetos.

Camada

Altera a camada do objeto de destino para aquela do objeto de origem. Disponível para todos os objetos.

Linetype

Altera o tipo da linha do objeto de destino para aquele do objeto de origem. Disponível para todos os objetos, exceto atributos, hachuras, texto de múltiplas linhas, pontos e viewports.

Linetype Scale

Altera o fator de escala de tipo de linha do objeto de destino para aquele do objeto de origem. Disponível para todos os objetos, exceto atributos, hachuras, texto de múltiplas linhas, pontos e viewports.

Espessura de linha

Altera a espessura de linha do objeto de destino para aquela do objeto de origem. Disponível para todos os objetos.

Transparency

Altera a transparência do objeto de destino para aquele do objeto de origem. Disponível para todos os objetos.

Thickness

Altera a espessura do objeto de destino para aquela do objeto de origem. Disponível somente para arcos, atributos, círculos, linhas, pontos, polilinhas 2D, regiões e texto.

Estilo de plotagem

Altera o estilo de plotagem do objeto de destino para aquele do objeto de origem. Se você estiver trabalhando em um modo de estilo de plotagem dependente de cor (PSTYLEPOLICY definida como 1), essa opção não estará indisponível. Disponível para todos os objetos, exceto aqueles a que o modificador de aresta de distorção foi aplicado.

Propriedades especiais

Dimension

Além das propriedades básicas do objeto, altera o estilo de cota e as propriedades anotativas do objeto de destino para as do objeto de origem. Disponível somente para objetos de cota, linha de chamada e tolerância.

Polilinha

Além das propriedades básicas do objeto, altera as propriedades de geração de tipo de linha e de largura da polilinha de destino para aquelas da polilinha de origem. A propriedade de ajuste/suavização e a elevação da polilinha de origem não são transferidas para a polilinha de destino. Se a polilinha de origem tiver largura variável, a propriedade de largura não será transferida para a polilinha de destino.

Material

(Não disponível para o AutoCAD LT)

Além das propriedades básicas do objeto, altera o material aplicado ao objeto. Se um material não foi atribuído ao objeto de origem, mas foi atribuído ao objeto de destino, o material é removido do objeto de destino.

Texto

Além das propriedades básicas do objeto, altera o estilo do texto e as propriedades anotativas do objeto de destino para as do objeto de origem. Disponível somente para objetos de texto de múltiplas linhas e de linha única.

Viewport

Além das propriedades básicas do objeto, altere as seguintes propriedades da viewport do espaço do papel de destino para ficarem iguais as propriedades da viewport fonte: ativado/desativado, bloqueio de exibição, escala personalizada ou padrão, plotagem de sombreamento, snap, grade e ícone UCS de visibilidade e localização.

As seguintes configurações de viewport não são transferidas:

• Corte
• Congelar/descongelar estados de camada
• UCS por viewport (não se aplica ao AutoCAD LT)

Linha de chamada múltipla

Além das propriedades básicas do objeto, altera o estilo de linha de chamada múltipla e as propriedades anotativas do objeto de destino para as do objeto de origem. Disponível somente para objetos de linha de chamada múltipla.

Hatch

Além das propriedades básicas do objeto, altera as propriedades da hachura (incluindo suas propriedades anotativas) do objeto de destino para as do objeto de origem. Para validar a hachura origem, utilize Inherit Properties em HATCH ou HATCHEDIT. Disponível somente para objetos de hachura.

Table

Além das propriedades básicas do objeto, altera o estilo de tabela do objeto de destino para aquele do objeto de origem. Disponível somente para objetos de tabela.
