Os prolongamentos das linha de centro variam de acordo com as normas de desenho.
Ademais, alguns tamanhos de furos requerem prolongamentos para serem proporcionais aos seus diâmetros. Portanto, ao desenhar linhas de centro no Editor de conteúdo, você deve configurar prolongamentos de modo que o AutoCAD Mechanical toolset controle de forma dinâmica o seu comprimento no momento da inserção.

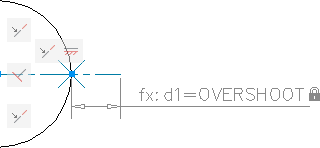

Para permitir que o AutoCAD Mechanical toolset controle o comprimento do prolongamento, é necessário restringir por cota o prolongamento com uma variável denominada OVERSHOOT. No momento da inserção, o AutoCAD Mechanical toolset atribui valores de forma dinâmica para OVERSHOOT. O fluxo de trabalho descrito a seguir exibe como se restringiu a ranhura na ilustração.
| Tarefa | Comentários | |
| 1. | Criar um parâmetro de usuário denominado OVERSHOOT no Gerenciador de parâmetros | Utilize esta variável para restringir o prolongamento mais adiante. |
| 2. | Utilizar o comando PONTO para inserir um ponto na interseção do círculo e na linha de centro. | Utilize o ponto para ativar a snap a objetos como ajuda para colocar restrições de cota com precisão. |
| 3. | Restringir geometricamente a geometria, incluído o ponto | A restrição do ponto garante que os pontos permaneçam fixos e que o prolongamento seja ampliado. |
| 4. | Aplicar restrições de cota ao prolongamento e atribuí-la à variável OVERSHOOT | Quando inserido na área de desenho, o AutoCAD Mechanical toolset atribui valores à variável OVERSHOOT, segundo a standard e o diâmetro do furo. |
