Neste exercício, você irá criar um corredor usando geometria vertical e horizontal existentes. Você irá modificar o corredor na área de intersecção e, a seguir, experimentar as ferramentas de recriação da região do corredor.
Criar um corredor na área de intersecção
- Abra o Intersection-Edit-Corridor.dwg, que está localizado na pasta de desenhos dos tutoriais.

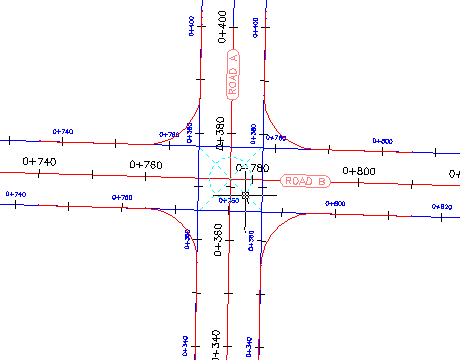

Este desenho contém uma intersecção de uma estrada principal (Estrada A) e uma estrada secundária (Estrada B). No momento não há corredores ou montagens de corredor no desenho.
- Selecione o marcador da intersecção.
- Clique na guia painel
Pesquisa.
A caixa de diálogo Regiões do corredor da intersecção será exibida.
- Em Selecionar superfície para luz do dia, selecione Terreno existente (EG).
- Em Aplicar um conjunto de montagem, clique em Procurar.
- Na caixa de diálogo Selecionar arquivo de conjunto de montagem, navegue até a Pasta montagens.
- Selecione _Autodesk (Metric) Assembly Sets.xml. Clique em Abrir.
- Clique em Recriar.

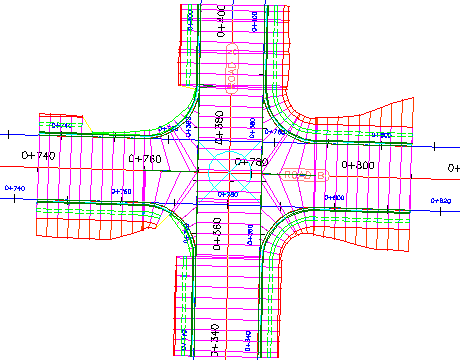

Um corredor será exibido na área de intersecção.
Modificar as propriedades do corredor
- Em Toolspace, na guia Prospector, expanda as coleções Corredores e
intersecções.
Se os objetos dessas coleções estiverem
desatualizados, clique com o botão direito no objeto e selecione Reconstruir.
- Selecione o corredor que estiver na área de intersecção.

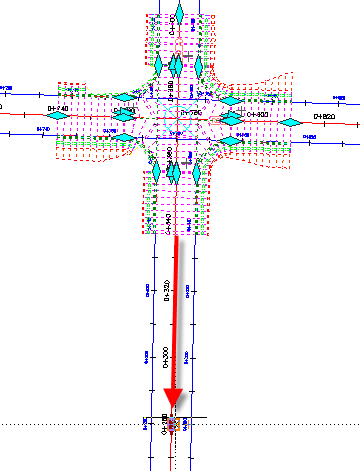

- Selecione a

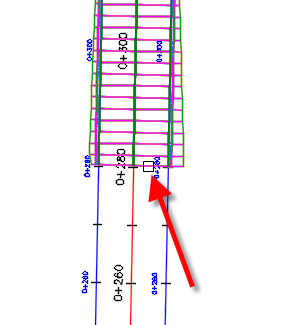

alça que estiver na parte inferior da intersecção. Arraste a alça para baixo. Clique para colocar a alça mais ao sul.
- Clique na guia painel menu suspenso Pesquisa.
- Na caixa de diálogo Propriedades do corredor, na guia Parâmetros, clique em
Selecionar região do desenho.
- No desenho, clique na parte inferior do corredor.
A região especificada será realçada na caixa de diálogo Propriedades do corredor.
- Na linha realçada, na coluna Frequência, clique em
.
- Na caixa de diálogo Frequência para adicionar montagens, em Aplicar montagem, especifique os seguintes parâmetros:
- Ao longo de tangentes: 10
- Ao longo de curvas: Em um incremento
- Incremento da curva: 5
- Ao longo de espirais: 5
- Ao longo das curvas do perfil: 5
- Clique em OK duas vezes.
- Na caixa de diálogo Propriedades do corredor - caixa de diálogo Reconstruir tarefa, clique em Reconstruir o corredor.

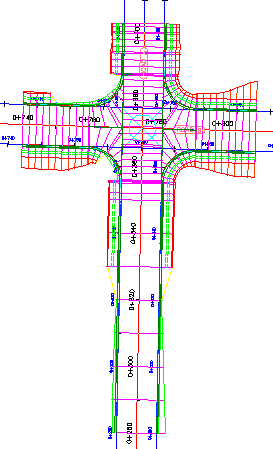

O corredor será reconstruído O corredor se estende mais para o sul. Na região estendida, as montagens ficam mais distantes do que nas regiões de intersecção.
Recriar regiões do corredor
- Selecione o marcador da intersecção.
- Clique na guia painel Pesquisa.
- Em Selecionar superfície para luz do dia, selecione Terreno existente (EG).
- Na caixa de diálogo Regiões de corredores da intersecção, em Aplicar um conjunto de montagem, clique em Procurar.
- Na caixa de diálogo Selecionar arquivo de conjunto de montagem, navegue até a Pasta montagens.
- Selecione _Autodesk (Metric) Assembly Sets.xml. Clique em Abrir.
Este é o conjunto de montagem que é utilizado para criar o corredor. No entanto, a caixa de diálogo Regiões do corredor da intersecção permite especificar outro conjunto de montagem ou montagens com os quais criar o corredor.
- Clique em Recriar.
O corredor será recriado. Observe que as modificações feitas na linha base da estrada A, incluindo as frequências de montagem e a estaca inicial da região, retornarão às suas configurações originais. Isso aconteceu porque o corredor foi recriado usando os parâmetros que foram originalmente especificados durante o processo de criação de intersecção. As alterações feitas no corredor na área de intersecção não são retidas ao recriar o corredor a partir do objeto de intersecção.
Nota:Regiões do corredor que estão fora das extensões de intersecção não são afetados pelo comando Recriar regiões do corredor.
