Neste exercício, você irá editar os alinhamentos que definem a geometria horizontal de uma intersecção. Você irá editar os alinhamentos de forma gráfica e de forma paramétrica e, em seguida, ver como as alterações afetam a intersecção.
Modificar parâmetros de deslocamento de bordo
- Abra Intersection-Edit-Horizontal.dwg, que está localizado na pasta de desenhos dos tutoriais.
Este desenho contém uma intersecção de uma estrada principal (Estrada A) e uma estrada secundária (Estrada B).
- O alinhamento de bordo da estrada A se estende ao longo de todo o comprimento do alinhamento da linha de centro.
- O alinhamento de bordo da estrada B não ultrapassa as extensões da intersecção.
- As esquinas do meio-fio têm regiões de alargamento em todos os quatro cantos da estrada A.
- Clique no marcador da intersecção.
A guia Intersecção é exibida na faixa de opções. O painel Modificar tem ferramentas que podem ser usadas para alterar os parâmetros da geometria horizontal e vertical da intersecção.
- Clique na guia painel
Pesquisa. Os parâmetros do alinhamento de bordo são exibidos na caixa de diálogo Parâmetros de deslocamento de intersecção.
- Em Estrada secundária, altere o Valor de deslocamento para ambos os alinhamentos de bordo para 4.000.
Observe que, ao alterar os valores, a intersecção é atualizada no desenho.
Modifique os parâmetros de esquina do meio-fio
- Clique na guia painel Pesquisa.
A caixa de diálogo Parâmetros de intersecção da esquina do meio-fio exibe os parâmetros de alinhamentos de esquinas de meio-fio para o quadrante de intersecção nordeste. Esta caixa de diálogo permite alterar parâmetros básicos, bem como detalhes específicos da esquina do meio-fio em cada quadrante de intersecção.

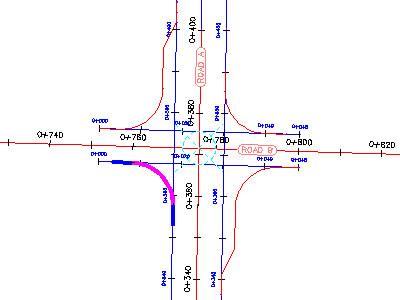

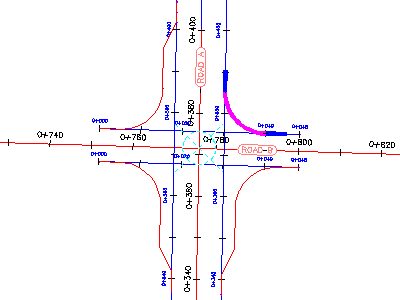

No desenho, note que a esquina do meio-fio selecionada atualmente é realçada.
- Desmarque a caixa de seleção Alargar pista retorno para estrada de saída.

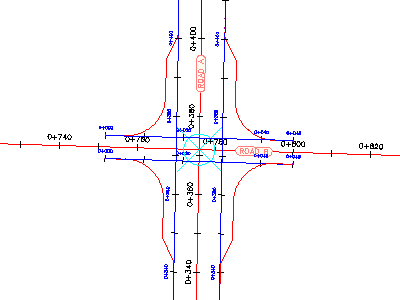

Na área de desenho, a região de alargamento para o quadrante nordeste é removido.
- Em Quadrante de intersecção, clique em SW - quadrante.
- Desmarque a caixa de seleção Alargar pista de retorno para estrada de saída.
Editar um alinhamento de esquinas de meio-fio pela alça
- No desenho, selecione o alinhamento sudeste de esquinas de meio-fio.

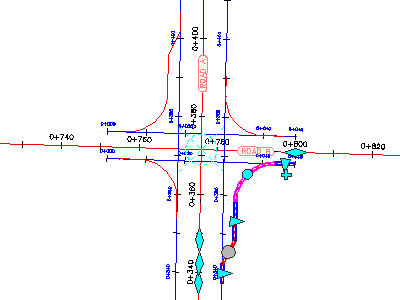

As alças são exibidas ao longo do alinhamento de esquinas de meio-fio.
- No alinhamento da estrada A, experimente usar as

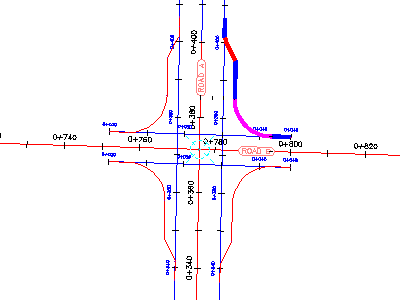

alças. Ao mover uma alça, a região de ampliação da esquina do meio-fio se atualiza e os valores se atualizam na caixa de diálogo Parâmetros de intersecção de esquina do meio-fio.
- Pressione Esc.
Editar alinhamentos da linha de centro por meio da alça

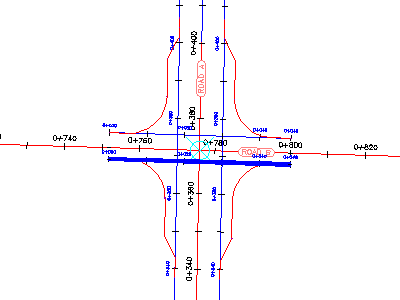

- Selecione ambos os alinhamentos de bordo ao longo da estrada B.
- Clique na alça na esquerda. Arraste a alça para a esquerda. Clique perto da estaca 0+660 para colocar a alça.
Esta ação permite que o relacionamento entre a esquina do meio-fio e os alinhamentos de bordo sejam mantidos ao mover a intersecção ao longo do alinhamento da linha de centro.
- Pressione Esc.
- Afaste o zoom para ver as extremidades de ambos os alinhamentos da linha de centro.
- Selecione o alinhamento da linha de centro da estrada A.

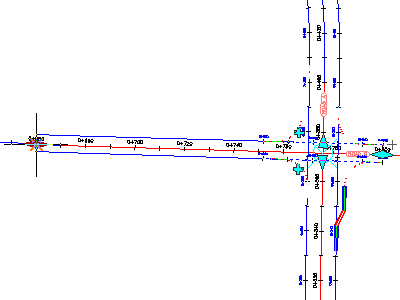

- Selecione a alça na extremidade sul do alinhamento.

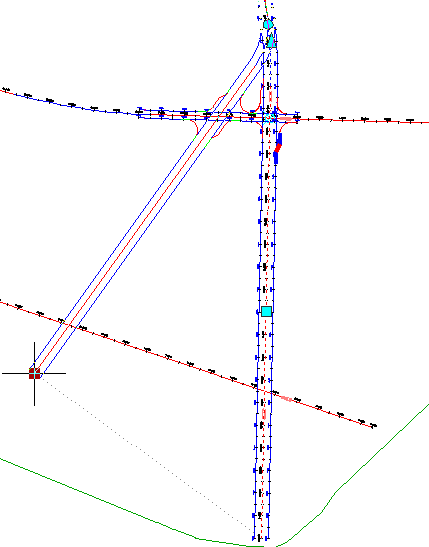

- Arraste a alça para a esquerda. Clique para inserir a alça.

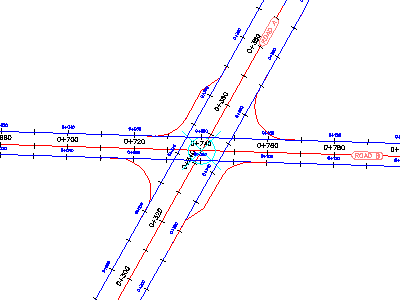

A intersecção é movida ao longo do alinhamento de bordo e da linha de eixo da estrada B. Os alinhamentos de esquinas de meio-fio e os alinhamentos de bordo da estrada A se movem para acomodar o novo ponto de intersecção. A esquina do meio-fio e os parâmetros da geometria do alinhamento de bordo são mantidos.
Para continuar com este tutorial, vá para Exercício 2: Editar geometria vertical de uma intersecção.
