Exercício 1: Mover blocos de múltiplas vistas para uma superfície

Neste exercício, você irá inserir blocos de múltiplas vistas em um desenho e, a seguir, inseri-los na elevação apropriada em uma superfície.

Um bloco de múltiplas vistas é um objeto do Autodesk Civil 3D que pode ter diferentes representações em diferentes direções da vista.

Os blocos de múltiplas vistas predefinidos fornecidos com o Autodesk Civil 3D estão disponíveis no DesignCenter. Estes blocos representam vários itens, como placas, perímetros de construção, árvores e arbustos. Em DesignCenter, blocos de múltiplas vistas predefinidos estão localizados na Pasta de dados \Symbols\Mvblocks.

Inserir blocos de múltiplas vistas no desenho

1. Abra Surface-7.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Clique na guia Vista no painel Vistaslista de vistasDetalhe da planta.

   A vista de desenho mostra uma estrada bidirecional com um canteiro central separando as pistas.

3. Clique na guia Vista painel PaletasDesignCenter Pesquisa.
4. Em DesignCenter, navegue para a Pasta de dados \Symbols\Mvblocks. Selecione a pasta Meusblocos no painel esquerdo.

   No painel direito, examine os blocos que estão disponíveis.

   Nota:

   Antes de continuar com este exercício, encaixe a paleta DesignCenter ou clique em para ocultá-la automaticamente.

5. No painel direito, selecione R4-7a Keep Right.dwg. Clique com o botão direito do mouse. Clique em Inserir como bloco.
6. Na caixa de diálogo Inserir, especifique os seguintes parâmetros:
   • Ponto de inserção - Especificar na tela: Selecionado
   • Escala - Especificar na tela: Selecionada
   • Escala, Escala uniforme: Selecionada
   • Rotação - Especificar na tela: Selecionada
   • Explodir: Limpo
7. Clique em OK.
8. Quando solicitado a especificar um ponto de inserção na janela de desenho, clique no símbolo na parte inferior do canteiro central.
9. Pressione Enter para aceitar o fator de escala padrão de 1.

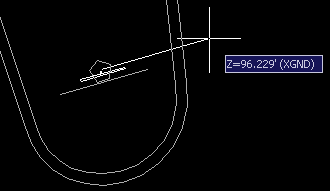

10. Quando solicitado a especificar o ângulo de rotação, aumente o zoom para o ponto de inserção e gire o bloco até que o sinal fique paralelo com o símbolo. Clique para definir o ângulo de rotação.

11. Repita as etapas 6 e 7 para inserir o bloco Poste de luz 01.dwg.

    Quando solicitado a especificar um ponto de inserção na janela de desenho, clique no símbolo próximo ao centro do canteiro central. Pressione Enter para aceitar o fator de escala padrão e o ângulo de rotação.

Mover blocos de múltiplas vistas para a superfície

1. Clique na guia Vista painel Vistaslista das vistas Detalhe 3D.

   Na vista 3D, observe que o bloco de luz de rua aparece na parte inferior do desenho e não está na superfície de elevação apropriada. Nos passos seguintes, você irá mover ambos os blocos sobre a superfície.

2. Clique em Modificar guia Dados do terreno painel Superfície Pesquisa.
3. Clique na guia Superfície painel Ferramentas de superfície Mover para superfície menu suspenso Mover blocos para a superfície Pesquisa.
4. Na caixa de diálogo Mover blocos para superfície, no campo Selecionar nomes de bloco de referência, selecione Poste de luz 01 e R4-7a Manter à direita.
5. Clique em OK. Cada bloco selecionado é movido de sua elevação atual para a elevação da superfície no ponto de inserção do bloco.

Para continuar com este tutorial, vá para Exercício 2: Renderizar uma superfície.
