Exercício 1: Suavizar arcos da linha de recurso

Neste exercício, você irá ajustar a suavização de serrilhado dos arcos em torno da rampa, o que resultará em uma representação mais precisa da rampa.

Modificar suavização de serrilhado do arco da linha do recurso

Nota:

Este exercício usa o Grading-6.dwg com as modificações feitas no exercício anterior, ou é possível abrir o Grading-7.dwg na pasta dos desenhos dos tutoriais.

1. Clique na viewport direita para ativá-la.
2. Clique na guiaVista painel Vistas menu suspenso Estilos visuaisEstrutura de arame 3D.

   A triangulação do nivelamento é exibida no estilo visual Estrutura de arame 3D. Ela é útil para observar os triângulos ao utilizar a linha do recurso para quebrar a superfície.

3. Clique na guia Início painel Criar projeto menu suspenso Nivelamento Ferramentas de criação de nivelamento Pesquisa.
4. Na barra de ferramentas Ferramentas de criação de nivelamento, clique em Propriedades do grupo de nivelamentos.
5. Na caixa de diálogo Propriedades de grupo de nivelamentos, na guiaInformações, marque a caixa de seleção Criação automática de superfície.
6. Na caixa de diálogo Criar superfície, clique em OK.

   Para ajustar a suavização de serrilhado do arco, uma superfície deve ser criada do grupo de nivelamento. Esta superfície é temporária. Ela será excluída após você ter ajustado a suavização de serrilhado do arco.

7. Na caixa de diálogo Propriedades do grupo de nivelamento, na guiaInformações, altere a configuração Espaçamento a suavização de serrilhado para 1.000’. Clique em Aplicar.
8. Limpe a caixa de seleção Criação automática de superfície. Quando perguntado se deseja excluir a superfície Inclinação - Nivelamento da projeção, clique em Sim. Clique em OK.

   Agora que a suavização de serrilhado do arco foi atualizada, é necessário atualizar as áreas de preenchimento do nivelamento para aplicar a nova configuração. A forma mais fácil de atualizar as áreas de preenchimento é usando o comando Mover do AutoCAD.

9. Na linha de comando, insira MOVER.
10. Clique na linha do recurso interior original (a plataforma de construção azul). Pressione Enter.
11. Pressione Enter novamente para selecionar a seleção padrão de Deslocamento.
12. Pressione Enter novamente para aceitar o deslocamento padrão de <0.0000, 0.0000, 0.0000>.

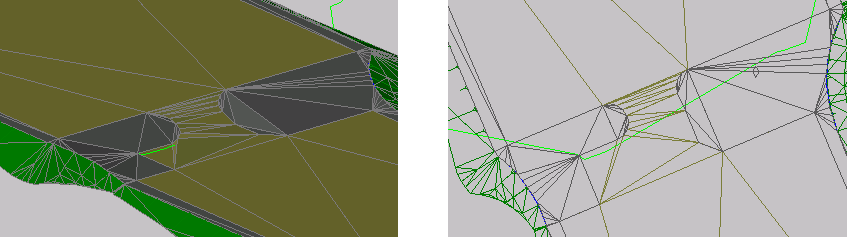

    Na viewport esquerda, observe que a triangulação dos arcos ao longo da rampa foi aprimorada.



Para continuar com este tutorial, vá para o Exercício 2: Ajustar a triangulação de nivelamento com uma linha de recurso.
