Página BIM 360 (guia Iniciar)

Use a página BIM 360 para acessar os documentos em projetos do BIM 360.

Na guia Iniciar do Civil 3D, clique em BIM 360 no painel de navegação para exibir a página.

Nota: Para ver seus projetos do BIM 360 nessa página, você precisa estar conectado à Autodesk Account. Além disso, talvez você precise executar algumas tarefas de configuração. Para obter mais informações, consulte Como faço para acessar o Autodesk Collaboration para Civil 3D?.

Seleção da conta e do projeto

O nome da conta na qual você está trabalhando e o nome do projeto aparecem como um caminho na parte superior do painel direito.

Clique no caminho para exibir um menu que permite alternar projetos ou contas.

Seleção da pasta e do documento

Para navegar dentro das pastas do projeto, clique em um nome de pasta exibido na coluna Nome.

Clique no ícone do projeto ou em uma pasta no caminho de pastas para retornar a uma pasta de nível superior.

Informações da pasta e do documento

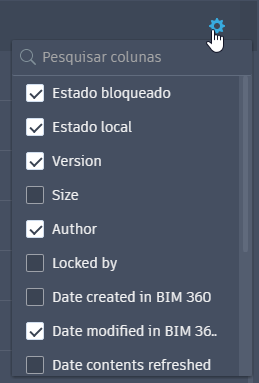

Selecionar colunas

Abre uma lista que permite selecionar que colunas serão exibidas na pasta. As colunas disponíveis são descritas nas seções a seguir.

Nome

Exibe os nomes dos documentos e das subpastas da pasta selecionada.

• Clique em uma subpasta para abri-la e exibir seu conteúdo na tabela.
• Clique em um documento para abri-lo no Civil 3D.

Você não pode ocultar essa coluna usando o seletor de coluna.

Nota: Somente os documentos abertos diretamente no Civil 3D (DWG, DWT, DXF e DWS) são exibidos nessa página. Para ver outros tipos de arquivo, abra a unidade conectada no Windows Explorer.

Estado bloqueado

Exibe o estado de bloqueio dos documentos. Se o documento não estiver bloqueado, nenhum ícone será exibido na coluna Estado bloqueado.

• : o desenho foi bloqueado por você. Quando você abre um documento para editá-lo, o documento é bloqueado e este ícone é exibido na coluna Estado bloqueado.
• : o desenho foi bloqueado por outra pessoa.
• Se o desenho não estiver bloqueado, nenhum ícone será exibido.

Estado local

Exibe o estado dos documentos na unidade conectada local.

• Novo: o documento é novo e ainda não foi carregado no BIM 360. Os documentos mostram o estado Novo quando você os salva pela primeira vez ou os copia na unidade conectada local.
• Não armazenado em cache: o documento existe no BIM 360, mas ainda não foi baixado para a unidade conectada. Os documentos só são baixados na unidade local quando você os abre no Civil 3D ou quando faz o download deles clicando com o botão direito do mouse em um arquivo no Windows Explorer e selecionando Download. Quando o download do documento for realizado, o Estado local dele será Em cache.
• Em cache: o documento foi carregado no BIM 360 e também existe localmente.
• Modificado: o documento foi modificado localmente, mas as alterações ainda não foram carregadas no BIM 360.
• Obsoleto: o documento foi armazenado localmente em cache, mas não está sincronizado com a versão mais recente contida no BIM 360. Isso poderá ocorrer se o documento tiver sido editado e carregado de um computador diferente para o BIM 360. O documento será atualizado para Em cache se você abri-lo ou fizer o download dele.
• Conflito: foram feitas alterações no documento tanto localmente quanto no BIM 360. Para solucionar o conflito, na próxima vez que ações pendentes forem processadas, o Desktop Connector moverá as alterações locais para a lixeira e fará o download da versão mais recente contida no BIM 360; em seguida, o Estado local mudará para Em cache.

Nota: Leva um tempo para que as alterações feitas na interface da Web do BIM 360 e as alterações que outros membros da equipe fazem nos documentos do projeto sejam refletidas na unidade conectada local. Para obter informações sobre as taxas de atualização, consulte Acessar o BIM 360 em sua área de trabalho na Ajuda do BIM 360.

Versão

Exibe quantas vezes o documento foi salvo. O documento recebe a versão V1 quando é carregado ou salvo pela primeira vez no BIM 360. Salvar o documento incrementa a versão em um.

Dica: No BIM 360, é possível comparar versões e restaurar versões anteriores. Para obter mais informações, consulte Documentos na Ajuda do BIM 360.

Tamanho

Exibe o tamanho do documento.

Autor

Exibe o nome da última pessoa que salvou o documento.

Bloqueado por

Se o documento estiver bloqueado, a coluna exibirá o nome da pessoa que o bloqueou.

Data de criação no BIM 360

Exibe a data e a hora em que o documento foi salvo ou carregado no BIM 360.

Data de modificação no BIM 360

Exibe a data e a hora em que o documento foi modificado e sincronizado pela última vez com o BIM 360.

Data de atualização do conteúdo

Exibe a data e a hora em que os documentos foram atualizados pela última vez pelo Desktop Connector no BIM 360.

Para obter informações sobre as taxas de atualização do Desktop Connector, consulte Acessar o BIM 360 em sua área de trabalho.

Data de atualização das permissões

Exibe a data e a hora em que as permissões foram atualizadas pela última vez pelo Desktop Connector no BIM 360.

Data de criação no disco

Exibe a data e a hora em que o documento foi salvo ou carregado pela primeira vez na pasta.

Data de modificação no disco

Exibe a data e a hora da modificação mais recente feita no documento.

Data de atualização das referências

Exibe a data e a hora em que os arquivos referenciados pelo documento foram atualizados pela última vez pelo Desktop Connector no BIM 360.

Data do bloqueio

Se o documento estiver bloqueado, esta coluna exibirá a data e a hora do bloqueio. Se o documento não estiver bloqueado, a coluna não exibirá nenhuma data e hora.

Tem referências

Exibe Sim ou Não dependendo se o documento tem referências a outro arquivo, como uma refex ou um atalho de dados.

Atualizar pasta

Atualiza a pasta atual do BIM 360.

Mais

Exibe os comandos para a abertura de documentos. Clique no ícone e, em seguida, clique em Abrir ou em Abrir somente leitura.
