Para medir distância, comprimento, ângulo, contorno ou área no modelo

Execute todos os fluxos de trabalho de medição usando o painel da ferramenta de medição.

Novidades: 2018, 2018.2, 2020.2, 2020.3

Visão geral sobre medição

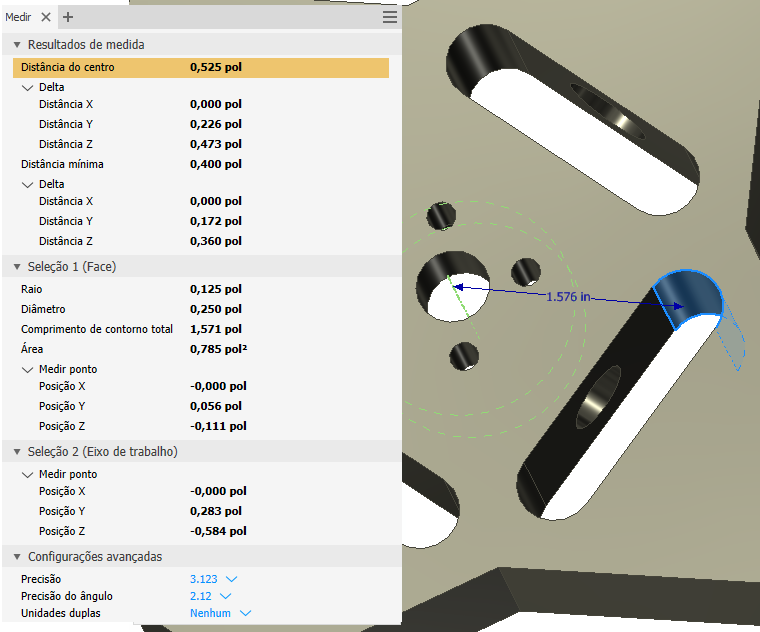

No painel da ferramenta de medição, é possível:

• Especificar as unidades duplas e os valores de precisão. Quando um ou mais sistemas de coordenadas do usuário (UCS) são definidos em um arquivo, você pode especificar o UCS que deseja usar. Se você alterar o valor, os resultados serão atualizados.
• Em um arquivo de montagem, escolher a prioridade de seleção: Componente, Peça ou Arestas e faces (não disponível no Inventor LT).
• Alternar o valor delta da distância entre Distância mínima, Distância centro a centro e Distância máxima.
• Copiar um ou todos os valores no painel da ferramenta de medição.

Na janela de desenho:

• A geometria que você seleciona para medir permanece realçada na janela de desenho.
• O conjunto de seleção 1 e o conjunto de seleção 2 da medida exibem cores diferentes na janela de desenho.
  Nota: Para alterar a cor das seleções realçadas, use Opções do aplicativo guia Cores e selecione um esquema de cores na lista Esquema de cor.

Nota: Para reiniciar as seleções de medidas, clique em qualquer lugar da janela de desenho.

Medir distância linear, comprimento, ângulo, contorno ou área

As informações de cada seleção são exibidas no painel da ferramenta de medição e na janela de desenho. O painel da ferramenta de medição mostra todos os valores possíveis para as seleções, bem como o resultado de ambas. Clicar em um valor no painel da ferramenta de medição exibe a seleção e a medida na janela de desenho. Na faixa de opções, clique na guia Ferramentas painel Medir Medir. Ou, clique em Medir no menu de indicadores. Somente nas montagens do Inventor, se desejar, escolha uma prioridade de seleção: Componente, Peça ou Arestas e faces. Selecione a seta suspensa Configurações avançadas e defina as unidades duplas e os valores de precisão. Se disponível, selecione o sistema de coordenadas do usuário (UCS). Na janela de desenho, clique para selecionar a geometria a ser medida: Comprimento de uma aresta Clique para selecionar a aresta. Diâmetro de face cilíndrica ou círculo Mantenha o cursor sobre a face cilíndrica ou o círculo até que apareça uma linha do diâmetro e, a seguir, clique para selecioná-la. Raio de uma face cilíndrica ou arco Mantenha o cursor sobre a face ou o arco até que apareça a linha do raio e, a seguir, clique para selecioná-la. Posição de um ponto da origem Clique para selecionar o ponto. A posição do ponto em relação à cada eixo do sistema de coordenadas ativo é exibida. Distância entre pontos Clique para selecionar o primeiro ponto e, a seguir, clique para selecionar o segundo. Quando você seleciona o segundo ponto, são exibidas a posição do ponto em relação à origem e a posição delta relativa ao primeiro ponto. Distância entre duas das seguintes geometrias: linhas/eixos, arcos/círculos, splines e qualquer tipo de superfície Clique para selecionar a primeira geometria e, em seguida, clique novamente para selecionar a segunda. Distância entre dois componentes em uma montagem (não disponível no Inventor LT) Selecione o primeiro componente e, a seguir, selecione o segundo componente. Um valor de distância mínima é exibido. A distância mínima entre dois componentes pode ser uma aresta, uma face ou um vértice. Nota: Alterar a prioridade também altera o tipo de medida de distância mínima que pode ser executada, bem como a distância mínima entre componentes ou peças. A opção de prioridade padrão do comando é Selecionar faces e arestas. Quando você usa Prioridade do componente em uma montagem, é possível selecionar apenas componentes como seleções válidas, não faces. Alterando a prioridade de seleção depois de executar a primeira seleção, o comando será redefinido. Comprimento do arco Selecione um arco. Ângulo Use um dos seguintes métodos: Selecione duas linhas, arestas ou faces. Selecione dois pontos, mantenha a tecla SHIFT pressionada e selecione o terceiro ponto do ângulo. Selecione um arco ou um círculo. Selecione uma linha ou um eixo e, em seguida, selecione uma face plana. Área e contorno Selecione a região contígua, delimitada que deseja medir. Para copiar um ou todos os valores: clique com o botão direito do mouse em um valor e, no menu de contexto, selecione Copiar ou Copiar tudo. Nota: Distância mínima e Distância centro a centro são exibidas ao mesmo tempo quando pelo menos um dos seguintes tipos de geometria é selecionado: Arco/círculo Elipse Cilindro/cone/toroide Esfera Distância máxima é exibida quando dois dos seguintes tipos de geometria são selecionados no mesmo plano: Vértices Linha Arco Circle

Usar Medir para inserir valores em caixas de diálogo

Na maioria das caixas de diálogo, você pode utilizar o comando Medir para inserir valores.

1. Em uma caixa de diálogo, na lista suspensa de uma caixa que requer um valor (por exemplo, Conicidade ou Distância na caixa de diálogo Extrusão), clique em Medir.
2. Na janela de desenho, clique para selecionar a geometria a ser medida.

   A medida é exibida.
