Saiba como editar rotas automáticas e mudar para soluções alternativas de rota automática
Para editar regiões de rota automática
As seguintes opções de edição estão disponíveis para as regiões de rota automática:
- Adição de pontos de rota interiores manualmente.
- Continuação de roteamento com uma região de rota automática.
- Inserção de acessórios em uma região de rota automática, recolocação de um acessório inserido, exclusão de um acessório inserido ou acessório padrão.
- Alteração do estilo de rota ativo.
- Use Editar posição ou Mover segmento para realocar segmentos de rota.
- Use Editar posição ou Mover nó para realocar pontos de rota intermediários associados ao acessório de acoplamento padrão .
- Se existirem várias soluções, altere para outra solução de rota automática ao criar o rota ou depois.
- Conversão de pontos de rota automática em pontos de rota de esboço.
- Exclusão de regiões de rota automática.
- Mostrar e excluir restrições do cliente.
- Alteração de nome das regiões de rota automática ou pontos de rota.
Dica: Antes de editar rotas automáticas, é possível determinar se deseja permitir que a montagem de trechos de tubos e tubulações, os trechos e as rotas especificadas respondam às alterações. É recomendável adiar as atualizações automáticas para as montagens de tubos e tubulações grandes e complicados.
Para mudar para soluções alternativas de rota automática

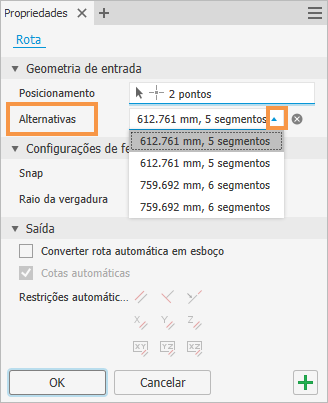

Quando tiver sido definida a geometria terminal para criar uma região de rota automática, podem ser calculadas várias soluções segundo o número e o comprimento dos segmentos. Para exibir a alternativa disponível durante a criação da rota, clique na seta suspensa Alternativas.
Nota: Você também pode usar o comando Selecionar outro para percorrer todas as soluções disponíveis.
- Ative a rota.
- Clique com o botão direito do mouse no nó do navegador Rota automática ou um segmento de rota automática na janela de desenho e, a seguir, selecione Alternar solução de rota.
- Utilize o comando Selecionar outro para acessar a solução desejada e clique na área verde para definir a seleção.
- Clique com o botão direito do mouse na janela de desenho e selecione Concluir edição.
Mostrar como são movidos os segmentos de um roteamento automático.
