Para utilizar arremates

Novidades:2020

IMPORTANTE: Antes de começar Para usar o comando Arremates, instale a biblioteca personalizada do Inventor e selecione-a para ser usada no projeto ativo:

1. Instale a biblioteca personalizada do Inventor.

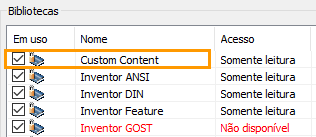

2. Após a instalação, acesse a caixa de diálogo Configurar bibliotecas: Nome do projeto e selecione a biblioteca instalada para ser usada no projeto ativo.

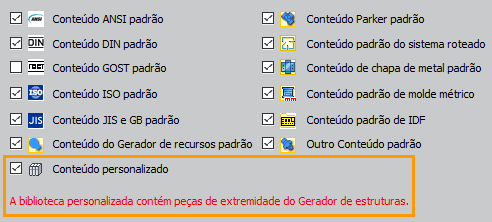

Para instalar a biblioteca personalizada do Inventor e adicioná-la ao projeto ativo

Consulte o artigo de suporte para obter mais detalhes

3. Por fim, defina Padrões de nomenclatura de arquivos como Arremate e abra um arquivo de montagem que contenha membros de estrutura.

Criar e posicionar arremates

1. Na faixa de opções, clique na guia Projeto painel Estrutura Inserir extremidade.
2. Selecione as faces dos membros que receberão os arremates.
3. Como alternativa, você pode selecionar uma predefinição salva para configurar os arremates.
4. Especifique a posição na parte superior das faces ou dentro das vigas.
5. Selecione uma família para configurar os cantos:
   • Cantos com ângulos agudos
   • Cantos arredondados
   • Cantos chanfrados
6. Especifique os valores de Espessura, Deslocamento e Ângulo.
7. Opcionalmente, defina as seguintes Propriedades da peça:
   • Material
   • Aparência
   • Número da peça
8. Clique em Aplicar para aceitar as configurações atuais e continuar inserindo valores.
9. Clique em OK para concluir.
10. Na caixa de diálogo Nomes de membros da estrutura, configure o nome de exibição do arquivo, bem como o nome e a localização do arquivo, e clique em OK.

Editar ou reutilizar arremates

Para editar um arremate:

1. Localize a operação no navegador e expanda para visualizar as instâncias.
2. Clique com o botão direito do mouse em um membro e selecione Editar com Gerador de estrutura.
3. Use as opções fornecidas no painel Propriedades para fazer as modificações desejadas.
4. Clique em Ok para confirmar as alterações.

Para reutilizar um arremate:

1. Localize a operação no navegador e expanda para visualizar as instâncias.
2. Clique com o botão direito do mouse em um membro e selecione Editar com Gerador de estrutura.
3. Na tela, selecione as faces do membro de estrutura para receber novas instâncias do arremate.
4. Clique em Ok para criar as novas instâncias.
