Use os comandos de texto para adicionar textos de chamada de detalhe e textos de anotações ao modelo 3D.
Novidades: 2018, 2018.1, 2019.2

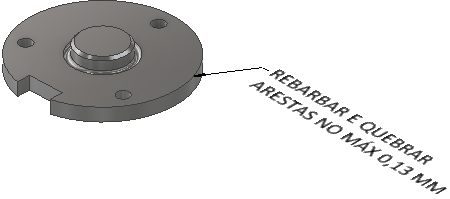

Adicionar ou editar uma linha de chamada de detalhe com texto
Por padrão, o texto de chamada de detalhe é criado com uma chamada de detalhe de segmento único. Para criar mais segmentos de chamada de detalhe, inicie o comando, clique com o botão direito do mouse e clique em Chamada de detalhe de segmento único para cancelar a seleção da opção.
- Na faixa de opções, clique na guia Anotar
painel Notas
Texto da chamada de detalhe
.
- Selecione o ponto de fixação na geometria.
- Opcionalmente, clique com o botão direito do mouse e execute um dos seguintes procedimentos:
- Clique em Alinhar à geometria no menu de contexto e selecione uma aresta ou um eixo para orientar o texto.
- Clique em Selecionar plano de candidato seguinte no menu de contexto ou use a barra de espaço para navegar através das alternativas de planos.
- Clique para inserir a extremidade da chamada de detalhe.
- Adicione o texto desejado na caixa de diálogo Formatar texto e clique em OK ou Aplicar para criar.
- Para editar o texto da chamada de detalhe, siga um destes procedimentos:
- Selecione a chamada de detalhe na exibição ou no navegador, clique com o botão direito do mouse e selecione Editar no menu de contexto.
- Na exibição ou no navegador, clique duas vezes na chamada de detalhe.
Altere os valores necessários e clique em OK.

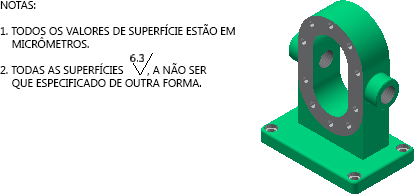

Adicionar nota geral
- Na faixa de opções, clique na guia Anotar
painel Notas
Nota geral
.
- Na exibição, selecione o quadrante em que deseja inserir a nota.
- Adicione o texto desejado na caixa de diálogo Formatar texto e clique em OK ou Aplicar para criar. A nota é exibida perpendicularmente à vista.
Dica: Para alterar o tamanho do texto da nota, defina a escala de anotação em Opções do aplicativo > guia Geral.
Adicionar nota de perfil geral
As notas de perfil geral adicionam controle a faces não identificadas com uma anotação de operação de tolerância.
- Na faixa de opções da peça, clique na guia Anotar
painel Notas
Nota de perfil geral
.
- Na exibição, selecione o quadrante em que deseja inserir a nota.
- No texto da nota, selecione <<TOL_PERFIL_GERAL>> e clique no ícone Inserir/editar anotação
para especificar o valor de tolerância.
- Defina o valor de tolerância, adicione o texto desejado na caixa de diálogo Formatar texto e clique em OK ou Aplicar para criar.
A nota é exibida perpendicularmente à vista.
Editar nota
Para editar uma nota geral ou uma nota de perfil geral:
- Localize a nota no navegador, clique com o botão direito do mouse e selecione Editar.
- Altere os valores necessários e clique em OK.
Dica: Se definir o filtro de seleção na barra de ferramentas de acesso rápido como Selecionar anotações, você poderá clicar duas vezes em uma nota na exibição para editá-la.
