Para modificar ou aplicar tratamento de extremidades às estruturas

Novidades: 2019, 2019.1, 2019.2, 2020

Comece no ambiente de montagem com um modelo de montagem aberto.

Chanfro

Aplique o chanfro nas extremidades dos membros de estrutura.

1. Na faixa de opções, clique na guia Projeto painel Estrutura Chanfro.
2. Execute um dos seguintes procedimentos:
   • Selecione um par de membros de estrutura para aplicar o chanfro.
   • Selecione vários membros da estrutura para aplicar o chanfro.
3. Como alternativa, selecione uma Predefinição salva para configurar o chanfro.
4. Para substituir um tratamento de extremidade existente pelo chanfro, clique no menu Configurações avançadas e selecione Excluir tratamentos das extremidades existentes. Desmarque a seleção se não for necessário excluir um tratamento de extremidade existente.
5. Selecione um tipo de chanfro:
   • Corte em chanfro completo
   • Corte em chanfro bissetor

   A imagem a seguir mostra a diferença de tipos de corte em chanfro quando aplicados em membros de estrutura de diferentes tamanhos.



6. Selecione ou insira uma distância entre os cortes em chanfro.
7. Selecione um tipo de deslocamento:
   • Padrão
   • Flipped
   • Simétrico
8. Clique em Aplicar
9. Continue a aplicar chanfros aos membros de estrutura conforme necessário. Ao terminar, clique em Ok.

Nota: Para um membro de estrutura reta com chanfro em cada extremidade, como uma viga em ângulo entre dois cantos internos opostos, o comprimento correto da estrutura é calculado automaticamente com base em suas seleções.

Recorta ou estende dois membros de estrutura em suas extremidades.

1. Na faixa de opções, clique na guia Projeto painel Estrutura Recortar à estrutura.
2. Clique para selecionar o primeiro membro de estrutura para recortar ou estender.
3. Clique para selecionar o segundo membro de estrutura para recortar ou estender. Para incluir perfil de entalhe publicado, clique em Aplicar perfil de entalhe.

   Para incluir perfil de entalhe publicado, clique em Aplicar perfil de entalhe.

4. Se você deseja substituir um tratamento de extremidades existente com o corte, ative a caixa de seleção Excluir tratamento das extremidades existentes. Desmarque a caixa de seleção se não for necessário excluir um tratamento de extremidade existente.
5. Selecione ou insira uma distância de deslocamento vertical.
6. Selecione ou insira uma distância de deslocamento vertical.
7. Clique em Aplicar
8. Continue a recortar ou estender os membros de estrutura conforme necessário. Ao terminar, clique em Ok.

Recortar/Estender à face

Recorte ou estenda um membro da estrutura para uma face do modelo.

1. Na faixa de opções, clique na guia Projeto painel Estrutura Aparar/Estender.
2. Clique para selecionar um membro de estrutura para cortá-lo ou estendê-lo.
3. Clique para selecionar uma face do modelo para cortar os estender.

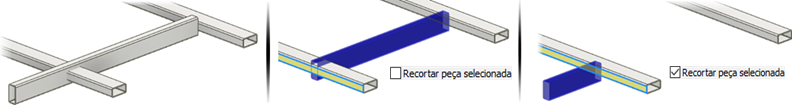

4. Ou marque Recortar peça selecionada para escolher qual lado manter, conforme exibido na seguinte imagem:



5. Para substituir um tratamento de extremidade existente com o corte, ative a caixa de seleção Excluir tratamento das extremidades existentes. Desmarque a caixa de seleção se não for necessário excluir um tratamento de extremidade existente.
6. Selecione ou insira a distância de deslocamento entre o membro de estrutura e a face do modelo.
7. Clique em Aplicar para estender ou recortar o membro de estrutura para a face do modelo selecionada.
8. Continue a recortar ou estender os membros de estrutura conforme necessário e, a seguir, clique em Ok.

Os valores gerados após a execução do comando Aparar/Estender para recortar ângulos são exibidos em iProperties/guia Personalizado como CUTDETAIL1, CUTDETAIL2, etc. e podem ser incluídos na lista de materiais e na lista de peças.

Nota: Use o comando Reconstruir tudo para aplicar esse comportamento aos modelos criados em versões do Inventor anteriores ao Inventor 2019: abra um arquivo de montagem criado em uma versão anterior e clique na guia Gerenciar painel Atualizar Reconstruir tudo.

Entalhe

Apare e estenda os membros da estrutura nas extremidades, para fornecer um ajuste entalhado usando uma das seguintes opções:

• Perfil básico
• Modelo personalizado I
• Perfil personalizado

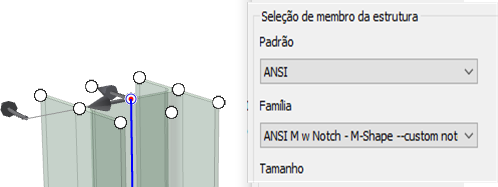

  Nota: Para usar a opção Perfil personalizado, é necessário criar a forma de entalhe no Centro de conteúdo e, a seguir, consumir o membro que contém o perfil de entalhe personalizado na montagem.

Para obter mais informações, clique em Como criar perfil personalizado no painel, ou consulte Tratamentos de extremidades do entalhe do gerador de estruturas do autor

1. Na faixa de opções, clique na guia Projeto painel Estrutura Entalhe.
2. Ou selecione uma predefinição salva para configurar os entalhes.
3. Para substituir um tratamento de extremidade existente pelo entalhe, clique no menu Configurações avançadas e selecione Excluir tratamentos das extremidades existentes. Desmarque a seleção se não for necessário excluir um tratamento de extremidade existente.
4. Clique para selecionar os membros de estrutura que receberão o entalhe.
5. Clique para selecionar os membros de estrutura que representam a forma do entalhe.
6. Selecione um dos seguintes procedimentos:

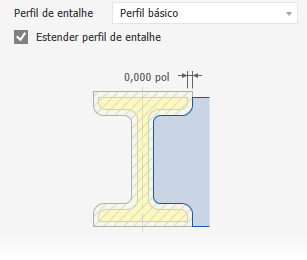

   • Perfil básico para definir um único valor de deslocamento para o entalhe.



   • Modelo I personalizado para definir vários valores de deslocamento.

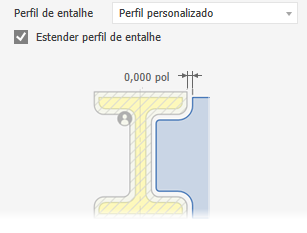

   • Se disponível, o Perfil personalizado usará o perfil de entalhe personalizado na família do Centro de conteúdo.



7. Opcionalmente:



   • Se disponível, marque Estender perfil de entalhe para estender o perfil para uma interseção.

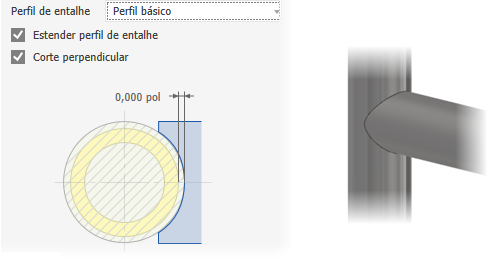

   • Se disponível, marque Corte perpendicular para criar interseções precisas, como um entalhe de corte a laser para uma tubulação.
8. Clique em Aplicar para entalhar os membros de estrutura selecionados.

9. Continue adicionando entalhes em membros de estrutura segundo suas necessidades. Ao terminar, clique em Ok.

Estender/Encurtar membro de estrutura

Estende ou encurta uma ou ambas as extremidades dos membros de estrutura.

1. Na faixa de opções, clique na guia Projeto painel Estrutura Alongar/Encurtar.
2. Ou selecione uma predefinição salva.
3. Para substituir um tratamento de extremidade existente, clique no menu Configurações avançadas e selecione Excluir tratamentos de extremidade existentes. Desmarque a seleção se não for necessário excluir um tratamento de extremidade existente.
4. Selecione os membros de estrutura que devem ser estendidos ou encurtados. Selecione um ponto no membro da estrutura próximo à extremidade estendê-lo ou encurtá-lo.
5. Selecione um tipo de deslocamento:
   • Padrão
   • Flipped
   • Simétrico
   • Assimétrico
6. Insira um valor para o deslocamento entre o membro de estrutura e a face do modelo. Um número positivo estende, um número negativo encurta.
7. Clique em Aplicar para estender ou encurtar os membros de estrutura selecionados.
8. Continue a estender ou encurtar os membros conforme necessário. Ao terminar, clique em Ok.

Remover tratamentos da extremidade

Remove os tratamentos de extremidade e retorna os membros de estrutura selecionados aos seus estados de inserção originais.

1. Na faixa de opções, clique na guia Projeto. Clique na seta para baixo do painel Estrutura e selecione Remover tratamentos da extremidade.
2. Selecione os membros de estrutura a partir dos quais serão removidos os tratamentos das extremidades.
3. Clique em Aplicar para remover os tratamentos das extremidades dos membros de estrutura selecionados.
4. Continue a remover os tratamentos das extremidades conforme necessário. Ao terminar, clique em Ok.
