Antes de carregar os arquivos de peça ou de montagem no Configurator 360, prepare o modelo seguindo estas etapas.
- Acesso:
-
Faixa de opções:
guia Autodesk 360
painel Configurator 360
Carregar no Configurator 360
Para obter mais informações sobre diretrizes de carregamento de arquivos, consulte a Ajuda on-line do Configurator 360.
Antes de carregar o arquivo no Configurator 360, conclua as etapas seguintes:
- Identifique um arquivo de peça (.ipt) ou de montagem (.iam) a ser carregado e verifique se o modelo funciona no Inventor.
- Escolha uma peça com apenas alguns parâmetros expostos que sejam renomeados ou criados na janela de parâmetros. Os parâmetros marcados como chave também são processados.
Escolha um arquivo que:
- Não tenha referências externas (como operações derivadas).
- Não contenha recursos complexos do Inventor.
- Inclua um ou mais parâmetros.
- O Configurator 360 lê os parâmetros e exibe uma caixa de diálogo editável.
- Marque as principais caixas de seleção que incluem todos os parâmetros importantes a serem adicionados à interface do usuário do Configurator 360.
- Renomeie os parâmetros do modelo (altere o nome do estilo d0) a ser incluído na interface do usuário do Configurator 360. Todos os parâmetros do modelo e parâmetros do usuário renomeados serão incluídos na interface do usuário do Configurator 360.
Nota:- Após o carregamento, o cliente do Configurator 360 pode exibir esses parâmetros no novo aplicativo gerado. Também é possível editar a lista de parâmetros visíveis no site do Configurator 360.

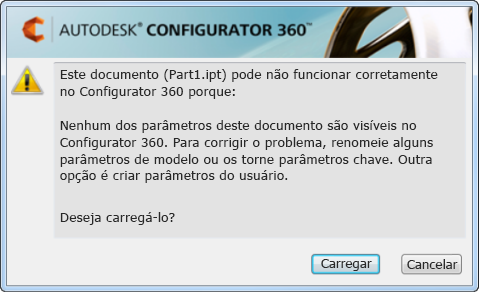

- Se o arquivo de peça não estiver preparado corretamente, será exibida a seguinte mensagem de erro:
- Corpos sólidos 3D são exibidos no navegador da Web do Configurator 360 do destinatário. Quando a interação é interrompida após uma breve pausa, a atualização da imagem renderizada exibe texturas, materiais, transparência e elementos não sólidos/não 3D que estão presentes no modelo do Inventor. A geometria de trabalho que está presente no modelo do Inventor não é exibida.
