Ao copiar ou mover a geometria em um esboço do Inventor, selecione um ou mais elementos e, a seguir, defina um ponto base para a nova localização da geometria. Para girar a geometria, selecione os elementos e defina um ponto central.
Dica: Por padrão, os pontos de referência e pontos de centro se encaixam no eixo vertical ou horizontal mais próximo. Para substituir o snap, pressione a tecla Ctrl ao definir o ponto. Ou, antes de iniciar, desmarque Snap à grade na guia Esboço da caixa de diálogo Opções do aplicativo (guia Ferramentas
painel Opções).
painel Opções). Copiar Geometria
- Em um esboço 2D, clique na guia Esboço painel Modificar Copiar
. A caixa de diálogo Copiar será aberta, e o modo Selecionar estará ativo por padrão.
- (Opcional) na caixa de diálogo Copiar, especifique o seguinte:
- Otimizar para seleção única
- Alterna automaticamente para o modo de Ponto base depois de fazer uma única seleção na janela de desenho. Escolha esta opção se você está modificando apenas uma seleção.
- Entrada precisa
- Executa a barra de ferramentas Entrada precisa, para que você possa especificar localizações para a geometria modificada ao inserir as coordenadas X e Y específicas.
- Área de transferência [Ctrl + C]
- Salva uma cópia temporária da geometria selecionada para colá-la em um esboço diferente.
- Na janela de desenho, selecione a geometria que você deseja copiar:
- Clique para selecionar um elemento.
- Arraste para criar um conjunto de seleção.
- Clique com o botão direito e escolha Selecionar tudo.
- Se necessário, clique em Ponto base na caixa de diálogo Copiar para alterar para esse modo.
- Clique na janela de desenho para definir o ponto base ou insira as coordenadas na barra de ferramentas Entrada precisa.
- Clique na janela de desenho ou use a barra de ferramentas Entrada precisa para definir a extremidade. Pressione a tecla Backspace para desfazer.
Enquanto você move o cursor, uma visualização dinâmica exibe linhas tracejadas que representam a geometria original e linhas sólidas que representam a geometria copiada.
- Para concluir, clique em Concluir na caixa de diálogo Copiar, clique com o botão direito do mouse e selecione Concluir ou pressione a tecla Esc.
Mover geometria
- Em um esboço 2D, clique na guia Esboço painel Modificar Mover
. A caixa de diálogo Mover é aberta, e o modo de seleção é ativado por padrão. - (Opcional) na caixa de diálogo Mover, especifique o seguinte:
- Otimizar para seleção única
- Alterna automaticamente para o modo de Ponto base depois de fazer uma única seleção na janela de desenho. Escolha esta opção se você estiver somente movendo apenas uma seleção.
- Entrada precisa
- Executa a barra de ferramentas Entrada precisa, para que você possa especificar localizações para a geometria modificada ao inserir as coordenadas X e Y específicas.
- Copiar
- Move uma cópia da seleção.
- Na janela de desenho, selecione a geometria que você deseja mover:
- Clique para selecionar um elemento.
- Arraste para criar um conjunto de seleção.
- Clique com o botão direito e escolha Selecionar tudo.
- Se necessário, clique em Ponto base na caixa de diálogo Mover para alterar para esse modo.
- Clique na janela de desenho para definir o ponto base ou insira as coordenadas na barra de ferramentas Entrada precisa.
- Clique na janela de desenho ou use a barra de ferramentas Entrada precisa para definir a extremidade. Pressione a tecla Backspace para desfazer.
Enquanto você move o cursor, uma visualização dinâmica exibe linhas tracejadas que representam a geometria original e linhas sólidas que representam a geometria movida.
- Para concluir, clique em Concluir na caixa de diálogo Mover, clique com o botão direito do mouse e selecione Concluir ou pressione a tecla Esc.

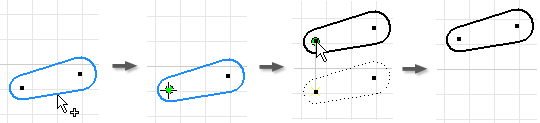

Mostrar-me como arrastar a geometria do esboço
Girar geometria
- Em um esboço 2D, clique na guia Esboço painel Modificar Girar
. A caixa de diálogo Girar é aberta, e o modo Selecionar é ativado por padrão. - (Opcional) na caixa de diálogo Girar, especifique o seguinte:
- Otimizar para seleção única
- Alterna automaticamente para o modo Ponto central depois de fazer uma única seleção na janela de desenho. Escolha esta opção se você estiver girando apenas uma seleção.
- Entrada precisa
- Executa a barra de ferramentas Entrada precisa, para que você possa especificar localizações para a geometria modificada ao inserir as coordenadas X e Y específicas.
- Copiar
- Gira uma cópia da seleção.
- Na janela de desenho, selecione a geometria que você deseja girar:
- Clique para selecionar um elemento.
- Arraste para criar um conjunto de seleção.
- Clique com o botão direito e escolha Selecionar tudo.
- Se necessário, clique em Ponto central na caixa de diálogo Girar para alterar para esse modo.
- Clique na janela de desenho para definir o ponto central ou insira as coordenadas na barra de ferramentas Entrada precisa.
- Clique na janela de desenho ou use a barra de ferramentas Entrada precisa para definir a extremidade. Pressione a tecla Backspace para desfazer.
Enquanto você move o cursor, uma visualização dinâmica exibe linhas tracejadas que representam a geometria original e linhas sólidas que representam a geometria movida. Na caixa de diálogo Girar, o valor Ângulo é atualizado dinamicamente.
Na caixa de diálogo Girar, o valor Ângulo é atualizado dinamicamente.Nota: Também é possível especificar o Ângulo de rotação manualmente. Se você inserir um valor, ele permanecerá fixo até que você o altere ou clique na janela de desenho. - Para terminar, clique em Concluir na caixa de diálogo Girar, clique com o botão direito do mouse e selecione Concluir ou pressione a tecla Esc.

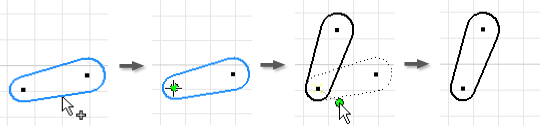

Mostrar-me como girar a geometria do esboço
Alterar o comportamento da restrição ao mover ou girar a geometria
Se as restrições não permitem mover nem girar a geometria, o Inventor abrirá uma caixa de diálogo para alertar você. Você pode alterar esse comportamento padrão na área expandida da caixa de diálogo dos comandos Mover ou Girar.
- Para relaxar as restrições dimensionais ao modificar a geometria, clique em Mais
na caixa de diálogo Mover ou girar e selecione uma opção para substituir o comportamento padrão (prompt):- Nunca
- As cotas não são relaxadas. A operação obedece a todas as cotas associadas à geometria selecionada. Se a operação falhar, uma caixa de diálogo é exibida.
- Se não há equação
- As cotas que são uma função de qualquer outra cota não são relaxadas.
- Sempre
- Depois que a operação é concluída, todas as cotas lineares e angulares associadas à geometria selecionada são recalculadas. Relaxa todas as cotas fora da seleção; ignora as cotas dentro da seleção.
- Prompt
- (Padrão) se a operação falhar, uma caixa de diálogo explicará o problema e oferecerá soluções.
- Para interromper restrições geométricas ao modificar a geometria, clique em Mais na caixa de diálogo Mover ou girar e selecione uma opção para substituir o comportamento padrão (prompt):
- Nunca
- As restrições geométricas são não modificadas. A operação está de acordo com todas as restrições geométricas existentes. Se a operação falhar, uma caixa de diálogo é exibida.
- Sempre
- Exclui somente as restrições fixas associadas à geometria selecionada. Exclui as restrições entre a geometria selecionada e não selecionada, exceto as seguintes:
- Mover exceto as restrições paralelas, perpendiculares e iguais
- Girar exceto restrições iguais
- Prompt
- (Padrão) se a operação falhar, uma mensagem será exibida explicando o problema.
