O Inventor 2017 R2 inclui aprimoramentos de produtividade selecionados por usuários do Inventor de todas as partes do mundo. Foram feitos mais de 40 aprimoramentos relacionados a criação de esboços, modelagem de peças e montagens, automação de projetos, desenhos, interoperabilidade e apresentações. Esses aprimoramentos ajudarão você a realizar o trabalho com mais rapidez e criar excelentes produtos.
Geral
Aprimoramentos na precisão do comando Medir
Aprimoramento visual: Agora é exibida uma marca de seleção
ao lado do valor padrão de Medir distância, Ângulo, Contorno e Área
Precisão quando você acessa a lista pela primeira vez em um arquivo. Anteriormente, a marca de seleção só era exibida depois que uma seleção era feita.
O valor de precisão de medida marcado é mantido nas sessões em todos os arquivos. Selecione outro valor de precisão de medida para alterar o valor de precisão de medida padrão. Anteriormente, quando você alterava o valor de Precisão em arquivos existentes, a alteração não era mantida depois que o arquivo era salvo, fechado e reaberto.
Para obter mais informações, consulte Medir distância, ângulo, contorno ou área no modelo.
Aprimoramentos na caixa de diálogo Projetos (não disponível no Inventor LT)
- O acesso à caixa de diálogo Configurar biblioteca foi simplificado de dois cliques para um clique. O botão da lista suspensa com apenas uma entrada foi removido.
- Agora, o assistente de projetos do Inventor (assistente exibido quando você cria um arquivo de projeto (.ipj)) é redimensionável.
Aprimoramentos do Navegador Modelo
A exibição do navegador Modelo em todos os ambientes agora também exibe linhas na hierarquia para:
- Mostrar uma maior diferença entre os estados expandido e retraído.
- Ajudar o usuário a concentrar sua atenção no conteúdo e nas operações.
- Facilitar a navegação na hierarquia.
Aprimoramentos no fluxo de trabalho
- Agora, os esboços de peça/montagem/planificação mantêm as propriedades especificadas na caixa de diálogo Propriedades de geometria (por exemplo, tipo de linha, escala, cor da linha e espessura da linha) quando exportados como arquivos DWG do AutoCAD.
- Você pode optar por exibir ou não exibir a minibarra de ferramentas ao acessar um dos seguintes comandos: Extrusão, Revolução, Raio de arredondamento, Casca, Inclinação de faces, Chanfro e Junta. Essas caixas de diálogo possuem uma minibarra de ferramentas. As opções disponíveis nas minibarras de ferramentas são iguais às opções da caixa de diálogo. Para maximizar a quantidade de espaço gráfico, use o novo painel Vista painel Interface do usuário
comando Minibarra de ferramentas para desativar a exibição das minibarras de ferramentas.
Para obter mais informações, consulte Minibarra de ferramentas.
- Agora, é possível avançar e retroceder para outro ponto no tempo. O histórico das ações de desfazer/refazer agora é exibido nos novos menus suspensos Desfazer/Refazer. Clique em uma seta suspensa e selecione na lista as ações que deseja desfazer ou refazer.
Peças
Novas opções do menu de contexto para criação de peça e criação de componente
No navegador ou na janela de desenho em um arquivo de peça:
- Criar peça: Selecione um ou mais blocos de esboço, corpos sólidos ou corpos de superfície e selecione Criar peça no menu de contexto.
- Criar componentes: Selecione um ou mais blocos de esboço ou um ou mais sólidos e, em seguida, selecione Criar componentes no menu de contexto.
Para obter mais informações sobre Criar peça, consulte Criar peça a partir de layout.
Para obter mais informações sobre Criar componentes, consulte Criar componentes a partir de layout.
Automatizar seleção de todas as faces ou arestas tangentes às faces ou à arestas pré-selecionadas
Agora você pode criar rapidamente um conjunto de seleção de todas as faces ou arestas tangentes entre si. Na janela de desenho:
- Com o botão esquerdo do mouse, clique duas vezes em uma face ou em uma aresta.
- Selecione uma ou mais faces ou uma ou mais arestas, clique com o botão direito do mouse e selecione Selecionar tangências no menu de contexto.
Nota: Se quiser selecionar mais de uma face ou aresta, mantenha a tecla CTRL pressionada.
OU
Exemplo de seleção de faces tangentes: Clique com o botão direito do mouse em uma face, clique em Selecionar tangências OU, com o botão esquerdo do mouse, clique duas vezes em uma face. Resultado: todas as faces tangentes são selecionadas.
Exemplos de uso
- Use o conjunto de seleção de faces tangentes para:
- Excluir o conjunto de seleção com Excluir faces.
- Atribuir uma aparência ao conjunto de seleção.
- Adicionar ou remover espessura de faces ou criar uma superfície de deslocamento a partir de uma face de peça com o comando Espessura/Deslocamento.
- Use o conjunto de seleção de arestas tangentes para:
- Arredondar ou chanfrar as arestas pré-selecionadas.
- Revisar ou verificar condições de tangência ou contornos fechados.
Para obter mais informações, consulte Selecionar referência de comando
Enviado para o Inventor® Ideas
Aprimoramentos em tabelas de revisão e listas de peças exportadas para formatos do excel
- Agora, ao exportar, você pode selecionar um arquivo modelo do excel (.xlsm) com macros. As macros são mantidas no arquivo exportado do excel.
Para obter mais informações sobre a seleção de um modelo do excel para exportação, consulte Referência das opções de exportação para Microsoft Excel

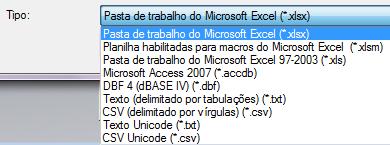

- Agora é possível exportar tabelas de revisão e listas de peças para arquivos do excel habilitados para macros (.xlsm). É possível exportar listas de peças ou tabelas de revisão para os seguintes tipos de arquivo do excel: modelos do excel *.xltm;*.xlsx;*.xlsm;*.xlt;*.xls.
Para obter mais informações sobre a exportação de tabelas de revisão ou listas de peças, consulte Referência da exportação de listas de peças e da exportação de tabelas
Montagens (não disponível no Inventor LT)
Opções de espelhar e copiar montagens permitem incluir ou excluir relações
Anteriormente, as relações eram aplicadas automaticamente aos componentes espelhados ou copiados. As novas opções permitem que você decida se as relações serão incluídas na operação.

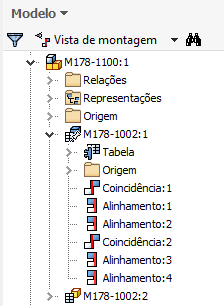

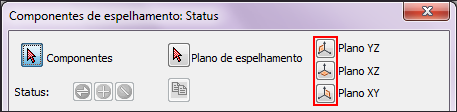

- Caixa de diálogo Componentes de espelhamento: Espelhar relações Se a caixa de seleção for marcada, as relações existentes entre os componentes de origem serão aplicadas aos componentes espelhados. Desmarque a caixa de seleção para excluir as relações.
- Caixa de diálogo Copiar componentes: Copiar relações Se a caixa de seleção for marcada, as relações existentes entre os componentes de origem serão aplicadas aos componentes copiados. Desmarque a caixa de seleção para excluir as relações.
Para obter mais informações sobre o espelhamento de montagens, consulte Para espelhar componentes de montagem.
Para obter mais informações sobre a cópia de montagens, consulte Para copiar componentes de montagem.
Enviado para o Inventor® Ideas
Opção de espelhar e copiar montagens permite fixar os componentes resultantes
A nova opção Fixar novos componentes da caixa de diálogo Componentes de espelhamento/Copiar componentes fixa automaticamente os componentes espelhados ou copiados resultantes:
Para obter mais informações sobre o espelhamento de montagens, consulte Para espelhar componentes de montagem.
Para obter mais informações sobre a cópia de montagens, consulte Para copiar componentes de montagem.
Enviado para o Inventor® Ideas
Outros aprimoramentos de montagem
- Agora é possível selecionar rapidamente uma opção em uma lista de planos de trabalho de origem na caixa de diálogo Componentes de espelhamento da montagem. Em vez de precisar localizar o plano de trabalho e expandir o nó do navegador para selecioná-lo, você pode fazer sua seleção diretamente dentro da caixa de diálogo Componentes de espelhamento da montagem (não disponível no Inventor LT).
Para obter mais informações sobre o espelhamento de montagens, consulte Para espelhar componentes de montagem.

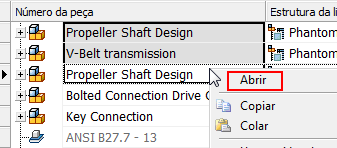

- Agora é possível abrir vários arquivos da lista de materiais. Selecione um ou mais componentes, clique com o botão direito do mouse e selecione Abrir: todos os componentes selecionados serão abertos em novas guias separadas (não disponível no Inventor LT).
Para obter mais informações, consulte Para trabalhar com a lista de materiais.
Interoperabilidade
Personalizar rapidamente propriedades de arquivos CAD importados com a nova ferramenta de mapeamento de propriedades

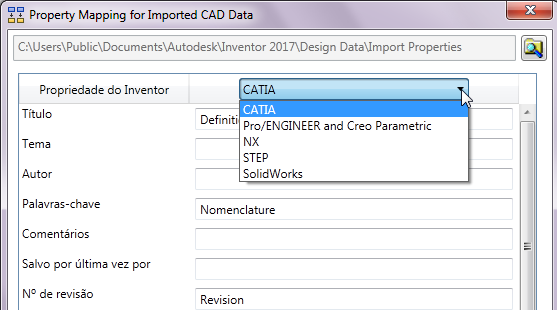

Use a nova ferramenta de mapeamento de propriedades para dados de CAD importados para mapear facilmente as propriedades de CATIA, Pro/Engineer e Creo parametric, NX, STEP e Solidworks para propriedades padrão do Inventor.
A nova ferramenta de mapeamento de propriedades substitui o esforço manual de modificar diretamente arquivos de dados de projeto XML CATIA, Pro/Engineer e Creo parametric, NX, STEP e Solidworks.
Público Documentos públicos Autodesk Inventor [versão] Design Data Propriedades de importação.
Você poder acessar a nova ferramenta de mapeamento de propriedades para dados de CAD importados usando:
- O botão Mapeamento de propriedades na parte inferior da caixa de diálogo Importar. Esse botão só estará disponível se você estiver importando um arquivo CATIA, Creo, NX, STEP ou Solidworks para um arquivo de montagem.

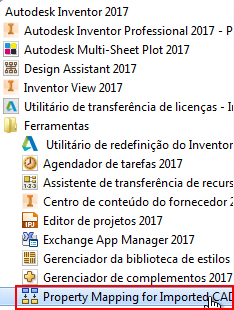

- Menu Iniciar Programas Autodesk Inventor 2017 Ferramentas.
Para obter mais informações, consulte Para mapear propriedades de dados de CAD importados para propriedades padrão do Inventor.
Aprimoramento do modelo de referência para lista de peças e lista de materiais (BOM)(não disponível no Inventor LT)
Agora é possível abrir a montagem de nível superior de uma referência associativa ou uma peça virtual a partir de uma lista de peças ou uma lista de materiais. Clique com o botão direito do mouse na linha da lista de peças ou da lista de materiais que contém uma referência associativa ou uma peça virtual e selecione Abrir. A montagem de nível superior que contém a referência à peça virtual ou à referência associativa AnyCAD será aberta.
Para obter mais informações, consulte Sobre a importação de arquivos de outros sistemas CAD.
Agora, a subjacência DWG é totalmente compatível com a geometria do AutoCAD Mechanical
- Agora você pode usar o comando Localizar da subjacência DWG para alterar o ponto de inserção da geometria do AutoCAD Mechanical. A geometria realocada mantém a associatividade com o modelo do AutoCAD Mechanical.
- Agora é possível adicionar restrições à geometria do AutoCAD Mechanical da subjacência DWG no ambiente de montagem.
Para obter mais informações sobre DWG associativo, consulte:
- Para trabalhar com DWG associativo em um arquivo de peça e de montagem.
- Para criar modelos 3D do Inventor a partir de layouts 2D de subjacência DWG.
Suporte de malha para exportação para DWF
Agora é possível exportar geometria de malha no formato DWF. Abra um modelo de malha, como .stl ou .obj e, em seguida, exporte para DWF.
Aprimoramento de recursos de publicação de conteúdo de BIM com o Configurator 360
Foi adicionado um fluxo de trabalho que ajuda você a preparar montagens do Inventor para serem usadas com o Configurator 360. Os modelos do Configurator podem ser acessados e consumidos sob demanda por clientes de BIM que trabalham no setor de AEC.
iLogic (não disponível no Inventor LT)
Aprimoramento do campo de entrada do iLogic
Agora, o campo de entrada iLogic da caixa de diálogo InputListBox é automaticamente redimensionado de acordo com a largura da sequência de caracteres mais longa.
Enviado para o Inventor® Ideas
Aprimoramentos da caixa de diálogo Editar regra
- Use a nova opção, Salvar, para salvar seu trabalho, conforme necessário, durante a sessão de edição sem executar a regra.
- O botão OK foi substituído por Salvar e executar: esta opção salva e executa a regra nova ou atualizada e fecha a caixa de diálogo se executada com êxito. Esta opção ficará desativada se a forma for suprimida.
Para obter mais informações, consulte Para trabalhar com regras no iLogic.
Desenhos
Reorganizar balões de referência anexados com a nova opção de classificação de balões de referência do menu de contexto (não disponível no Inventor LT)
Agora é possível reorganizar balões de referência anexados de acordo com o valor. Primeiramente, anexe balões de referência usando a opção Anexar balão de referência de lista encontrada no menu de contexto. Em seguida, feche a caixa de diálogo Anexar balão de referência, clique com o botão direito do mouse na pilha de balões de referência e selecione Classificar balões de referências. Os valores são automaticamente reorganizados.
- Os balões de referência anexados numericamente são reorganizados do menor para o maior.
- Os balões de referência anexados alfabeticamente são reorganizados de A a Z.
Para obter mais informações, consulte Editar balões de referência.
Enviado para o Inventor® Ideas
Especificar um padrão de hachura como SÓLIDO
SÓLIDO é adicionado como padrão disponível na caixa de diálogo Editor de estilos e normas. Essa opção permite definir como SÓLIDO o padrão de hachura do estilo de hachura e do estilo de recuperação de cordão de solda.
Por padrão, a cor de preenchimento do padrão SÓLIDO é preto. Para alterar a cor padrão para uma cor de sua preferência, altere a Aparência (cor) da hachura Estilo de camada objeto Hachura na caixa de diálogo Editor de estilos e normas.
Você também pode substituir manualmente o estilo de hachura padrão ou a cor padrão na caixa de diálogo Hachura/Preenchimento de cor.

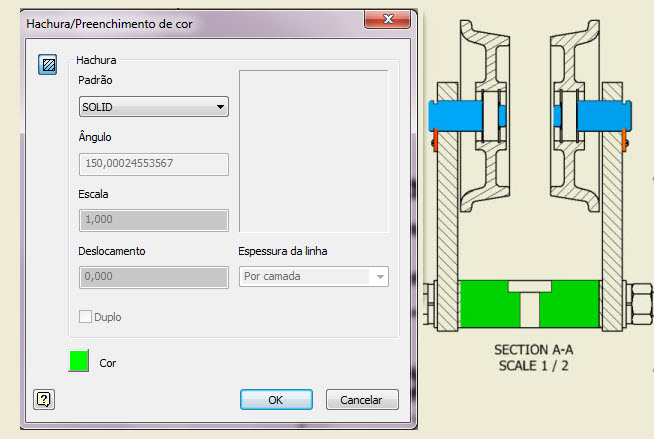

Exemplo do preenchimento padrão de hachura SÓLIDO em uma vista 2D.
Para obter mais informações sobre como adicionar e editar um padrão de hachura, consulte Para adicionar e editar hachura/preenchimento de cor em esboços de desenho.
Para obter informações gerais sobre a criação de estilos padrão, consulte Editor de estilos e normas - Referência de estilo de padrões de objetos.
Enviado para o Inventor® Ideas
Melhorias no adiamento de atualizações em desenhos
Agora, ao abrir um desenho configurado para adiar atualizações, você pode selecionar uma opção na lista a seguir e especificar com que frequência deseja receber a mensagem "As atualizações do desenho foram adiadas". Altere o status de adiamento para atualizar as vistas de desenho e anexar anotações complementares.
- Mostrar esta mensagem sempre.
- Perguntar somente uma vez por operação.
- Não voltar a mostrar esta mensagem durante esta sessão.
- Não voltar a mostrar esta mensagem.
Essa mensagem de atualização de adiamento também é exibida:
- Em uma dica de ferramenta, quando você passa o cursor sobre o ícone de status do navegador de um desenho adiado aberto no Inventor.
- Em uma dica de ferramenta quando você seleciona a opção Adiar atualizações na caixa de diálogo Configurações do documento.
Para obter mais informações, consulte Para trabalhar com atualizações automáticas de desenhos.
Economizar tempo imprimindo vários desenhos com a opção Ajustar automaticamente tamanho da folha de desenho

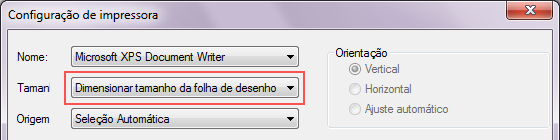

A nova opção Dimensionar automaticamente tamanho da folha de desenho, localizada na caixa de diálogo Configuração de impressora do Agendador de tarefas, permite imprimir em lote vários arquivos de desenho (.idw/.dwg) configurados para diferentes tamanhos de folha e orientações. Essa nova opção seleciona automaticamente o tamanho de papel e a orientação apropriados, conforme especificado na configuração da folha de desenho.
Essa configuração só estará disponível se os arquivos da caixa de diálogo Imprimir arquivos do Agendador de tarefas forem arquivos de desenho (.idw/.dwg).
|
---------------Resumo da tarefa---------------- Esta tarefa processou 1 arquivo(s), do(s) qual(is) 1 arquivo(s) apresentou(apresentaram) falha. Os seguintes erros foram encontrados: C:\Usuários\itools\Área de Trabalho\Nova Pasta\80-110.dwg--A impressora não é compatível com o tamanho de papel designado. Não é possível processar a saída válida em um tamanho de folha preciso. ------------------------------------------- |
Para obter mais informações, consulte Para imprimir com o Agendador de tarefas.
Alinhar várias marcas de centro de um desenho à aresta selecionada
Agora é possível selecionar várias marcas de centro em um desenho e alinhá-las à aresta selecionada. Anteriormente, apenas a primeira marca de centro selecionada podia ser alinhada.
Para obter mais informações, consulte Editar linhas de extensão para linhas de centro ou marcas de centro.
Aprimoramentos na apresentação de criação, edição e publicação (não disponível no Inventor LT)
Novas opções de Criar apresentação
Crie um novo arquivo de apresentação (IPN) a partir de uma montagem ou de um conjunto soldado aberto: clique com o botão direito do mouse no nó de nível superior do navegador na montagem ou no conjunto soldado aberto e selecione Criar apresentação no menu de contexto.
Enviado para o Inventor® Ideas
Edição de várias ações
Agora é possível editar várias ações de diversas maneiras.
-

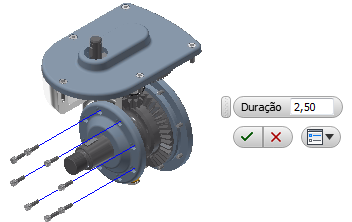

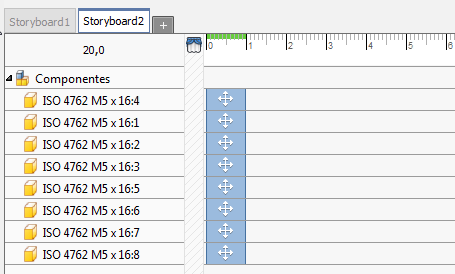

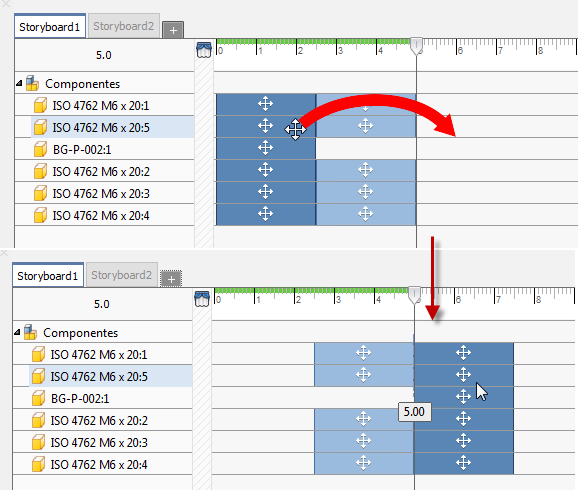

Mover: Para selecionar várias ações, pressione a tecla Ctrl e clique com o botão esquerdo do mouse; em seguida, arraste as ações selecionadas para outro local na linha de tempo. É possível arrastar as ações para uma posição antes ou depois de outros ajustes de posição. A movimentação de ações pode ser realizada com qualquer seleção de ações. Quando você arrasta ações com horas de início/término diferentes, o conjunto de seleção mantém as relações.

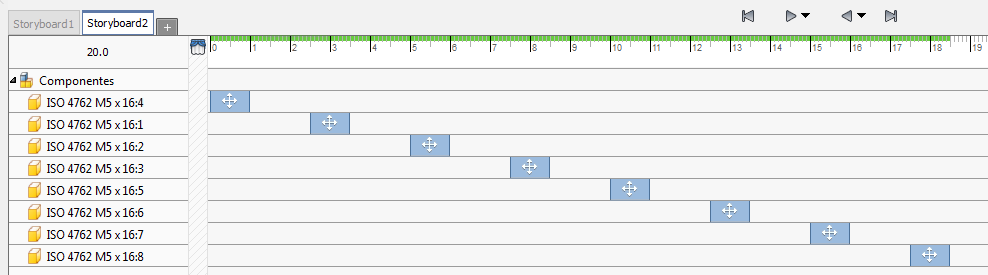

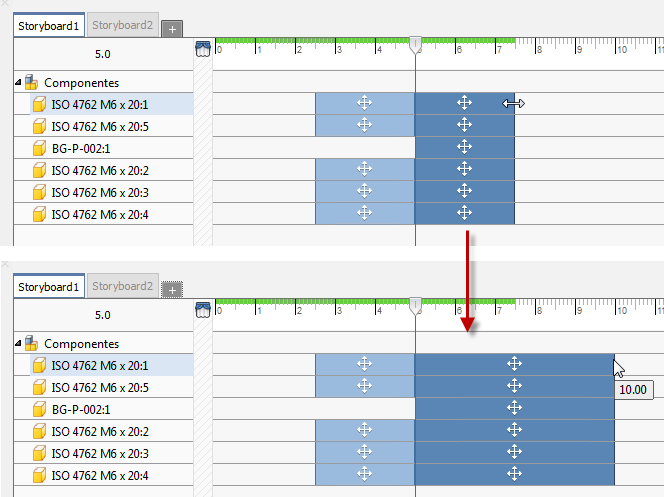

- Arrastar para alterar hora de início/término: Selecione várias ações e modifique a hora de início ou término arrastando o cursor de modificação quando ele aparecer. As ações não precisam compartilhar um intervalo de tempo.
- Editar a duração de várias ações: Selecione as ações, clique com o botão direito do mouse e selecione Editar tempo. Especifique o valor de Duração e as atualizações do conjunto de seleção.

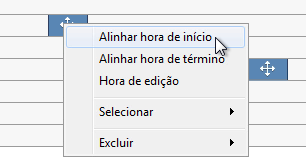

- Alinhar hora de início/término: Selecione várias ações, clique com o botão direito do mouse e clique em Alinhar hora de início ou Alinhar hora de término.
- Tudo antes, Tudo depois e Grupo: É possível selecionar todas as ações que ocorrem antes ou depois da ação selecionada ou da posição do indicador. Assim é mais fácil aumentar o tempo entre as ações. A seleção é baseada na hora de início da ação especificada e inclui todas as ações com horas de início correspondentes. Também é possível selecionar todos os membros de um grupo de ajuste de posição a partir de apenas um membro.
- Editar opacidade: É possível editar a opacidade de um ou mais componentes. Os componentes definidos como transparentes na montagem mantêm essa configuração em Apresentações. Quando você edita ao mesmo tempo vários componentes com diferentes configurações de opacidade, todos os componentes obtêm a mesma configuração de valor de opacidade.
Direção local/mundial

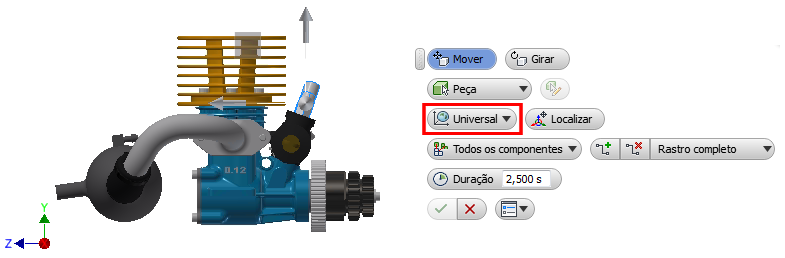

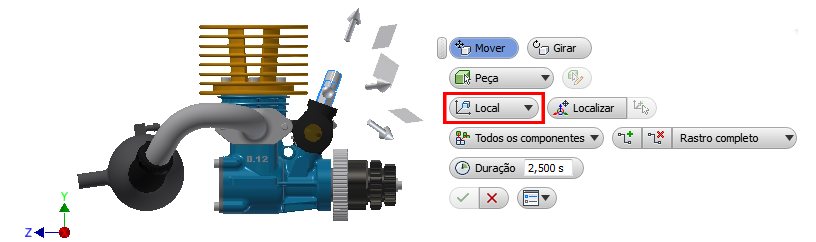

Agora, você pode especificar a direção do ajuste de posição usando o sistema de coordenadas local (componente) ou o sistema de coordenadas universal (apresentação) na minibarra de ferramentas. Em conjuntos de seleção múltipla, o sistema de coordenadas local é alinhado ao primeiro objeto selecionado.

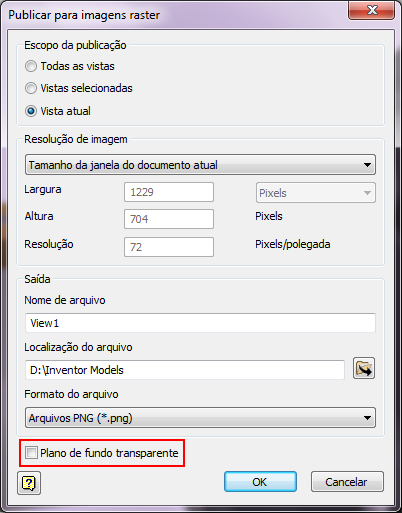

Publicar imagens com plano de fundo transparente
Selecione uma vista de instantâneo para publicar como imagem. Clique em Raster
. Na parte inferior da caixa de diálogo, marque a caixa referente a Plano de fundo transparente.
Publicar raster
Agora, ao publicar uma imagem, você pode selecionar uma opção em uma lista de resoluções fornecidas ou especificar a resolução da imagem.
Expandir/Retrair todos os filhos no painel Storyboard
Usar Expandir ou Retrair
Aprimoramentos de desempenho para apresentações
- Seleção de rastro
- Seleção de componente
- Seleção de vários atores no painel da linha de tempo
- Excluir ajustes de posição
- Excluir storyboards
- Criar storyboard a partir de storyboard anterior
Componentes de malha são aceitos em Apresentações e são tratados como componentes sólidos. Eles podem ser ajustados, ter a opacidade alterada, etc. e ter ações na linha de tempo.
Explosão automática removida
O comando Explosão automática, exibido na caixa de diálogo Selecionar montagem quando o comando Criar vista é usado, foi removido das apresentações do Inventor 2017.
