Inserir extremidade
Instale a Biblioteca de conteúdo personalizado para acessar os novos membros de arremate.
Use o novo comando Inserir extremidade para fechar os membros estruturais. É possível definir a posição e a espessura, especificar a forma do perfil, entre outras propriedades.
Enviado para o Inventor® Ideas
Uma entrada de arremate foi adicionada às opções de Padrões de nomenclatura de arquivos no Gerador de estruturas.
Enviado para o Inventor® Ideas
Para obter detalhes, consulte Para criar e posicionar extremidades.

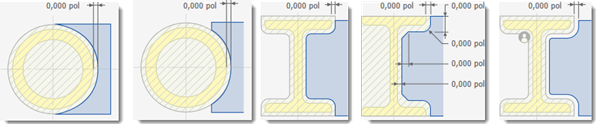

Entalhe
Agora, o comando Entalhe é um painel de propriedades. No novo painel, você não precisa selecionar uma opção para entalhar vários membros ao mesmo tempo.
- Perfil básico para definir um único valor de deslocamento.
- Modelo I personalizado para definir vários valores de deslocamento.
- Perfil personalizado (se disponível), para usar um perfil de entalhe personalizado que você tenha salvado na família do Centro de conteúdo.
- Marque a nova opção Corte perpendicular para criar interseções precisas.

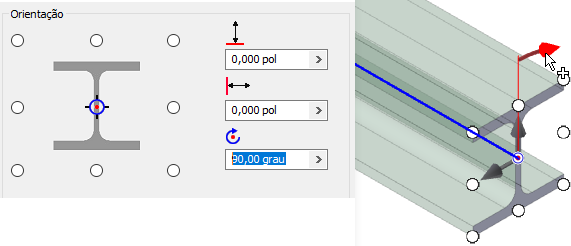

Ferramentas de orientação na tela
Agora, você pode interagir com os manipuladores na tela ao inserir ou alterar um membro da estrutura.
Alongar/Encurtar
Além do novo painel de propriedades, o comando Alongar/encurtar permite especificar valores de deslocamento assimétricos.
Chanfro
Agora, o comando Chanfro é um painel de propriedades. No novo painel, você não precisa selecionar uma opção para aplicar chanfro em vários membros ao mesmo tempo.
Recortar/Estender à face
Foi adicionada a caixa de seleção Recortar peça selecionada, que permite selecionar o lado que você deseja manter.

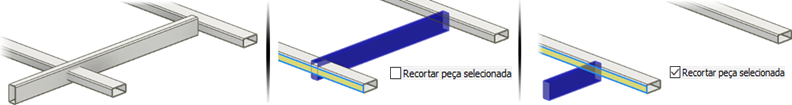

A imagem a seguir mostra o efeito de usar a nova opção.
