Restrições de montagem
Ao inserir uma restrição de coincidência entre dois eixos, agora o Inventor prevê a melhor correspondência baseada na seleção com o mínimo de rotação. Ele também atribui a seleção ideal antes de exibir a visualização.
Por exemplo, se você selecionar o eixo 1 com uma direção e depois selecionar o eixo 2, a posição relativa com rotação mínima será mantida e o tipo de direção (Oposta ou Alinhada) será especificado. Esse comportamento permite que você adicione um controle manual para evitar que os componentes se orientem de forma incorreta.
Para obter mais informações sobre como inserir restrições entre dois eixos, consulte Para inserir restrições de coincidência ou de alinhamento em montagens.
Modo de publicação rápida
- Simular restrição
- Criar e editar esboços 2D
- Controles de visibilidade e seleção de operação de trabalho
- Visibilidade para esboços compartilhados e não consumidos
- Prioridade de seleção: Selecionar operações de esboço
Agora, os seguintes comandos estão disponíveis no modo de publicação rápida:
Para obter mais informações, consulte Sobre o Modo de publicação rápida e Modelagem esquemática no Modo de publicação rápida
Esboço de montagem
O comando Elipse foi movido para o grupo Círculo no painel Criar para fornecer acesso constante em ambientes de peça e de montagem.
Ferramentas de produtividade
Tubos e tubulações

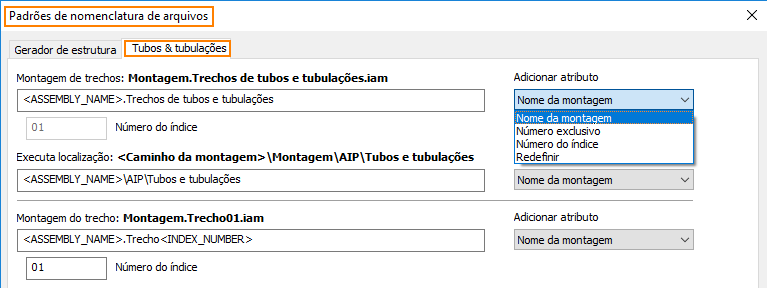

Agora, a caixa de diálogo Opções do aplicativo
Arquivo Padrões de denominação de arquivo inclui uma guia Tubos e tubulações, em que é possível especificar como criar arquivos e pastas. Por exemplo, você pode usar essas configurações para manter a estrutura de pastas plana e eliminar por completo o sub-diretório AIP. Além disso, já é possível configurar o esquema de denominação utilizando as opções na nova lista suspensa Adicionar atributo.
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Para personalizar a estrutura de pastas de Tubos e tubulações.
Design Accelerator/Gerador de eixos
Agora, a caixa de diálogo Gerador de componentes de eixo inclui um botão de alternância que permite especificar como são criados os arquivos e pastas para Componentes de eixo.
Por padrão, a alternância
desativa a criação de uma estrutura de submontagem e cria uma única peça na sua montagem raiz.
Clique na alternância para permitir a criação de uma submontagem
.
Para obter mais informações, consulte Para projetar um eixo usando entrada funcional.
Aprimoramento da criação de juntas
Agora, é possível selecionar o ponto central de uma ranhura para definir uma junta.
Enviado para o Inventor® Ideas
Para obter mais informações sobre como criar juntas, consulte Para definir e gerenciar os relacionamentos de junta.
Aprimoramentos de chapa de metal/componentes de espelhamento
Agora, o comando Espelhar componente reconhece uma peça de chapa de metal e permite vincular o estilo da chapa de metal do componente de origem à cópia espelhada.
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Componentes de espelhamento.
Suporte para roscas em montagens
Agora é possível criar operações de rosca em montagens.
Acesso:
- Montagem: Guia Modelo 3D painel Modificar montagem Rosca
- Montagem de conjunto soldado: Guia Solda painel Preparação e usinagem Rosca
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Para criar roscas.
