Aprimoramentos do esboço 3D

Esboço 3D geral

Menu de contexto

Os seguintes comandos foram adicionados ao menu de contexto para desenhos de geometria:

• Alinhar a plano
• Orientar Z
• Orientar a universal
• Snap à intersecção

Barra de status

Os seguintes controles foram adicionados à barra de status:

• Modo ortogonal
• Cota dinâmica
• Snap do objeto
• Inferir restrições

Copiar / colar

A funcionalidade de copiar e colar foi adicionada ao ambiente de esboço 3D. É possível copiar e colar entidades no mesmo esboço 3D ou entre esboços 3D.

Dica: A geometria é colada no mesmo local que a geometria de origem. Depois de colar a geometria, você pode movê-la.

Arrastar geometria

Em versões anteriores, só era possível arrastar a geometria pelas extremidades e pelos pontos centrais. Agora, você pode arrastar uma entidade de esboço 3D selecionando qualquer parte da geometria.

Restrições

Os seguintes tipos de restrição foram adicionados ao comando Restringir:

• Na face: Restringe pontos, linhas, arcos ou splines selecionados a uma face plana ou pontos selecionados a uma face curva.
• Igual: Restringe linhas e arcos selecionados ao mesmo comprimento.
• Paralelo ao eixo X, Paralelo ao eixo Y, Paralelo ao eixo Z: Faz com que a geometria linear selecionada seja posicionada paralelamente ao eixo X, Y ou Z.
• Paralelo ao plano XY, Paralelo ao plano YZ, Paralelo ao plano XZ: Faz com que a geometria selecionada seja posicionada paralelamente ao plano XY, YZ ou XZ.

A opção Excluir restrições foi adicionada ao menu de contexto.

Para obter mais informações, consulte Para aplicar restrições geométricas.

Desenhar curvas diretamente em uma face

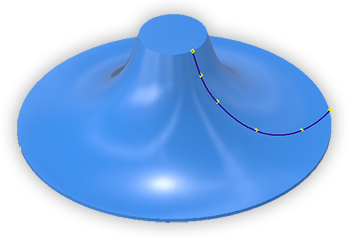

Curva na face: Você pode criar uma spline 3D de interpolação na face de uma peça desenhando-a diretamente no local. A criação de curvas oferece suporte ao snap a vértices e arestas, restrições, inserção e edição de pontos, exibição de curvatura, etc.

Para obter mais informações, consulte Desenhar curva em uma face

Ferramentas de desenho de esboço 3D

Uma funcionalidade adicional e um novo indicador de espaço 3D foram incluídos no ambiente de esboço 3D.

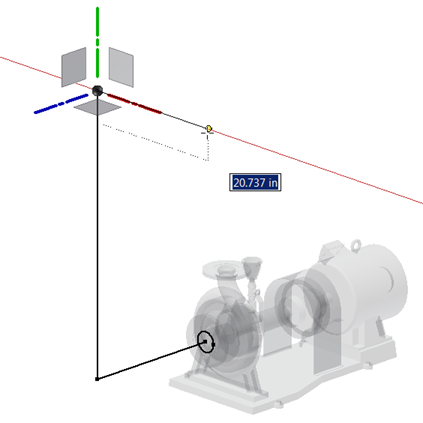

• Modo ortogonal: Utilize Ctrl+R, o menu de contexto ou o ícone na bandeja para ativar o Modo ortogonal e desenhar ao longo de um eixo X, Y ou Z.

• Cota dinâmica: Utilize Ctrl+D, o menu de contexto ou o ícone na bandeja para ativar ou desativar a exibição da cota dinâmica.
• Desenhar no plano: Clique em um plano no indicador de espaço para desenhar no plano.
  Dica: Pressione Shift+barra de espaço para alternar entre os planos e paralelo à tela.

Transformação 3D

O comando Transformação 3D foi adicionado ao painel Modificar do ambiente de esboço 3D. O novo comando Transformação 3D fornece um conjunto robusto de ferramentas de manipulação de geometria.

Utilize o novo comando para mover ou girar a geometria de forma livre ou exata. Também é possível definir opções para alterar a orientação da tríade ou manipular a geometria com base no Universal, na vista atual ou no sistema de coordenadas local.

Para obter mais informações, consulte Usar Mover/Girar e Transformar 3D.
