Para expandir faces

Expanda uma ou mais faces contíguas.

Use este comando para expandir faces que não podem ser aplainadas com o comando Desdobrar ou o comando de planificação da chapa de metal. Por exemplo, tecidos ou objetos estampados. A expansão não usa cálculos de dobra para aplainar as faces selecionadas.

Expandir faces de peças

1. Na faixa de opções de um arquivo de peça : guia Modelo 3D painel Criar Expandir.
2. Clique no menu Configurações avançadas e ative Criar representação de vista dedicada para criar uma vista que exibe somente a superfície aplainada. A representação de vista é útil para isolar a superfície em um arquivo de peça ou para documentar a superfície em um desenho.
3. Se desejar, especifique uma predefinição.
   Nota: Para especificar preferências para o comportamento de expansão, clique no ícone de engrenagem.
4. Faces: Na janela de desenho, selecione uma ou mais faces contíguas.
   • Cadeia de faces automática: ative para selecionar várias faces com apenas uma seleção.
   • Posição na origem:
     • Ativado: coloca a superfície expandida no vértice mais próximo da primeira face selecionada. Selecione Limpar seleções e, a seguir, selecione um novo vértice de origem, se desejar.
     • Desativado: coloca a superfície expandida na origem XYZ do sistema de coordenadas universal. Se estiver desativado, é possível utilizar manipuladores na exibição para orientar e posicionar a superfície de saída.

Na imagem a seguir, as opções Cadeia de faces automática e Posição na origem estão desativadas, e um gusset enrijecedor é selecionado em uma peça de chapa de metal.

Neste exemplo:
• Suprima o gusset e crie uma planificação para visualizar a forma da parte com zero distorção.
• Use Expandir e selecione as faces do gusset para aplainá-lo com um pouco de distorção.



5. Opcionalmente, execute uma das opções seguinte:
   • Resultado linear: Ative para selecionar uma ou mais arestas contíguas para permanecerem retas.
   • Resultado rígido: Ative para selecionar uma ou mais arestas contíguas para permanecerem rígidas. Por exemplo, selecione uma aresta circular para manter a forma circular após a expansão.
6. Mesclar corpo resultante: Ative para criar como saída uma única face de superfície. Desative para criar uma única superfície com várias faces.

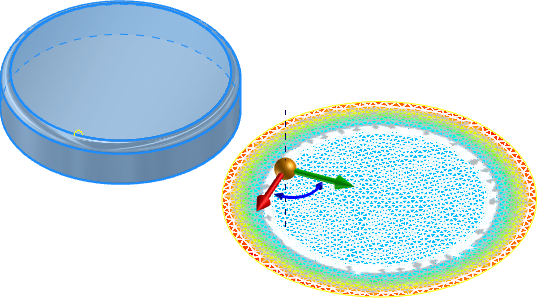

Nota: A visualização da superfície exibe uma malha de superfície e um mapa de calor. O mapa de calor mostra as áreas de baixa deformação e tensão em azul e as áreas de alta deformação e tensão em vermelho. Após a criação, edite a operação de expansão para visualizar o mapa de calor.
7. Para criar a expansão e iniciar uma nova expansão, clique no sinal de mais .
8. Clique em OK para criar a expansão e encerrar o comando.

Para editar uma operação de expansão:

1. Localize a operação no navegador.
2. Clique com o botão direito do mouse e selecione Editar operação.
3. Use as opções fornecidas no painel Propriedades para fazer as modificações desejadas.
4. Clique em Ok para confirmar as alterações.

Detalhar superfícies expandidas em um desenho

Dica: No arquivo da peça, ative a opção Criar representação de vista dedicada. Utilize esta representação de vista em um desenho para detalhar a superfície expandida.

1. Em um desenho, inicie o comando Vista base.
2. Na caixa de diálogo Vista do desenho, especifique a representação de vista que mostra a superfície expandida.
Nota: Antes de criar a vista, use o ViewCube conforme necessário para mudar para uma vista normal da superfície. Se você criar uma vista voltada para a aresta da superfície, ela parecerá estar vazia quando for criada.
3. Clique em OK para criar a vista.
4. Adicione anotações conforme necessário.
