Predefinições gráficas

As três predefinições gráficas existentes fornecem uma maneira de alterar a exibição da vista de modelo.

Novidades: 2020

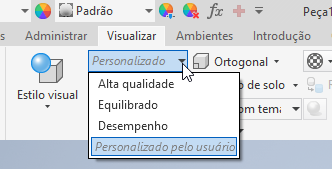

As predefinições são compostas por várias opções do aplicativo, pelo estilo de iluminação e por configurações de cena. Para acessar as predefinições de gráficos, abra guia Vista painel Aparência, na faixa de opções:

Personalização do usuário

Quando você altera a orientação da vista a partir da orientação predefinida da câmera, é criada uma nova entrada de sessão em Personalização do usuário. Ela avisa quando você sai da orientação de câmera predefinida. A configuração é temporária e baseada na sessão.

Como trabalhar com projetos antigos e personalizados

Os projetos antigos e personalizados não terão os estilos de iluminação que fazem parte de atualização visual que inclui predefinições gráficas. Ao trabalhar com os projetos antigos e personalizados, as predefinições gráficas são ocultas por padrão. Para acessar predefinições gráficas em projetos antigos e personalizados, utilize o Gerenciador de bibliotecas de estilo para copiar os novos estilos de iluminação para os projetos antigos. Consulte Para copiar, renomear ou excluir estilos de bibliotecas. Os estilos de iluminação a copiar são Tema claro IBL e Tema claro.

Ao abrir um modelo no Modo de publicação rápida ou ao trabalhar nesse estado, a predefinição de Alta qualidade não está disponível. Isso acontece porque componentes não são totalmente carregados e o estilo visual Realista não está disponível.

Veja a seguir a explicação dos valores usados por cada predefinição:

Configurações comuns

• Opções de aplicativos
  • Guia Cor
    • Fundo
      • Imagem de plano de fundo: Tema claro - Blue.png
      • Cor 1: 202, 213, 229
    • Ambiente de reflexão
      • Nome do arquivo: studio_02.dds
  • Guia Exibir
    • Visualização
      • Qualidade de exibição: Mais suave

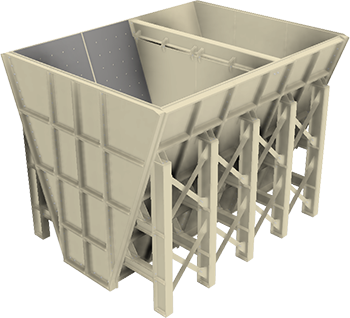

Predefinição "Alta qualidade"

Esta predefinição é ideal para visualizações de alta qualidade e renderizações de cena.

• Estilo visual = Realista
• Estilo de iluminação = Tema claro IBL

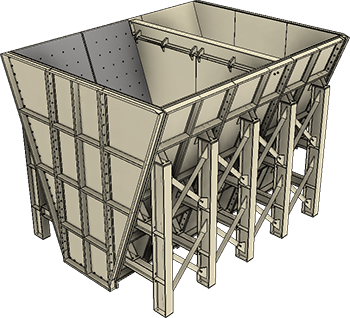

Predefinição "Equilibrado"

Esta predefinição é configurada para fornecer uma boa experiência visual para tarefas de modelagem.

• Estilo visual: Sombreado com arestas
• Estilo de iluminação: Tema claro IBL

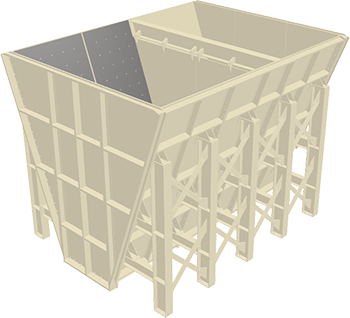

Predefinição "Desempenho"

Esta predefinição é o padrão para modelos de montagem.

• Estilo visual: Sombreado
• Estilo de iluminação: Tema claro (não IBL)

Ajustes relacionados

A aparência da rosca mudou. A aparência só usa um mapa de textura.
