Exercício 1: Criar um mapa

Crie um arquivo de mapa usando um modelo padrão. Atribua um sistema de coordenadas. Quaisquer dados que adicionados ao mapa serão convertidos para este sistema de coordenadas.

Tutorial em vídeo

Clique no botão de seta da imagem para ver como definir o sistema de coordenadas para um mapa. As etapas para este procedimento estão listadas abaixo do vídeo.

Para criar um mapa

1. Antes de iniciar este tutorial, consulte o Se preparando para usar os tutoriais.

   Se você não fez o download dos dados de amostra para este tutorial, assista ao vídeo.

2. No menu Iniciar ou na área de trabalho, inicie o AutoCAD Map 3D toolset (caso ele já não esteja em execução).
3. Clique em e clique em NovoDesenho.

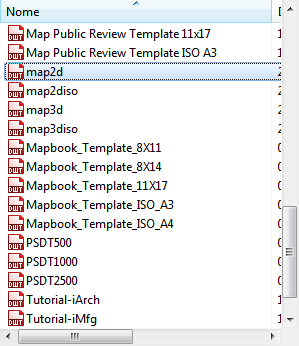

4. Na caixa de diálogo Selecionar modelo, selecione map2d.dwt e clique em Abrir.


   Selecione map2d.dwt

   Este arquivo é um modelo do AutoCAD que está configurado para trabalhar com mapas bidimensionais no AutoCAD Map 3D toolset.

5. Atribua um sistema de coordenadas para o mapa.
   • Clique na guia Configuração do mapapainel Sistema de coordenadasAtribuir.
   • Na caixa de diálogo Sistema de coordenadas - Atribuir, para Categoria, selecione "EUA, Califórnia".
   • Role para baixo e selecione CA-I.
   • Clique em Atribuir.

Para prosseguir neste tutorial, vá ao Exercício 2: Usar Conectar dados para adicionar dados em seu mapa.
