Exercício 2: Anexar um arquivo de desenho

É possível utilizar o Gerenciador de exibição para anexar um arquivo de desenho do AutoCAD.

Nota: Este exercício usa o mapa build_map1.dwg criado no exercício anterior.

Tutorial em vídeo

Se você estiver conectado à Internet, reproduza o vídeo para ver como anexar um desenho do AutoCAD em seu mapa. Também é possível clicar em "Deixe-me tentar" para tentar por si mesmo. As etapas para este procedimento estão listadas abaixo do vídeo.

Get Adobe Flash player

Para anexar um arquivo de desenho do AutoCAD

  1. Se você ainda não o fez, copie os arquivos de amostra para uma pasta local.

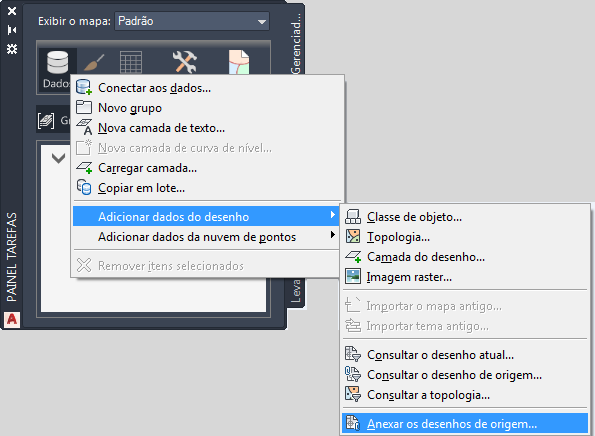

  2. No arquivo build_map1.dwg, no Gerenciador de exibição, clique em Dados > Adicionar dados de desenho > Anexar desenhos de origem.
  3. Na caixa de diálogo Definir/modificar conjunto de desenhos, clique em Anexar.
  4. Navegue para a pasta onde você copiou os arquivos de amostra e selecione Counties.dwg.
  5. Clique em Adicionar e, a seguir, clique em OK.
  6. Na caixa de diálogo Definir/modificar conjunto de desenho, clique em OK para anexar o arquivo de desenho ao mapa.

    Quando você anexa um desenho, ele não é listado no Gerenciador de exibição e não aparece em seu mapa. No entanto, ela aparece na guia Navegador de mapas do Painel de tarefas em Desenho atual.

    Você " consulta em” objetos do desenho para utilizar em seu mapa, como demonstrado no próximo exercício.

  7. Salve o trabalho. Clique em Salvar comoDesenho.

Para prosseguir neste tutorial , vá ao Exercício 3: Consulta de dados do desenho.
