Você pode estilizar nuvens de pontos com base nas cores de digitalização, cor de objeto, normal, classificação, elevação e intensidade.
Para escolher uma estilização de cor
- No Gerenciador de exibição, clique com o botão direito do mouse na camada da nuvem de pontos para estilizar e, a seguir, selecione uma das seguintes opções de estilização:
- Cores de digitalização exibe pontos com cores reais originalmente capturadas durante o processo de digitalização por uma câmera incorporada no scanner.
- Cor do objeto atribui a propriedade de cor do objeto da nuvem de pontos a todos os pontos daquela nuvem.
- Normal atribui cores aos pontos com base na direção normal dos pontos.
- Elevação atribui cores aos pontos com base em seus valores Z.
- Intensidade atribui cores aos pontos com base no valor da intensidade de retorno do pulso de laser.
- Classificação atribui cores aas pontos com base em sua classificação.
Nota: Para a Intensidade, Elevação e Classificação, a estilização tem como base os esquemas de cores atribuídos na caixa de diálogo Mapa de cores da nuvem de pontos. Se os dados necessários não existirem na nuvem de pontos, a opção será esmaecida no menu suspenso de estilização.
Para atribuir um esquema de cores
A colorização para as estilizações de intensidade, elevação e classificação é baseada no esquema de cores atribuído. É possível atribuir um esquema de cor em diferente a cada estilização.
- No Gerenciador de exibição, clique com o botão direito do mouse na camada da nuvem de pontos que deseja estilizar e, a seguir, selecione Definir estilo. Na caixa de diálogo Mapa de cores da nuvem de pontos, vá para a guia Intensidade, Elevação ou Classificação, e escolha um esquema de cores na lista suspensa.
Para personalizar um esquema de cores
Para as estilizações de intensidade e elevação, é possível editar a faixa de cores ou a rampa de gradiente de um esquema de cores e alterar os valores mínimo e máximo da faixa aos quais a rampa de cores é aplicada. Para a estilização de classificação, você pode atribuir a cor exibida para cada categoria de classificação.
Para personalizar o esquema de cores para estilizações de intensidade e elevação
- No Gerenciador de exibição, clique com o botão direito do mouse na camada da nuvem de pontos para estilizar e, a seguir, selecione Definir estilo.
- Na caixa de diálogo Mapa de cores da nuvem de pontos, clique na guia Intensidade ou Elevação.
Para personalizar o esquema de cores para estilização de classificação
- No Gerenciador de exibição, clique com o botão direito do mouse na camada da nuvem de pontos para estilizar e, a seguir, selecione Definir estilo.

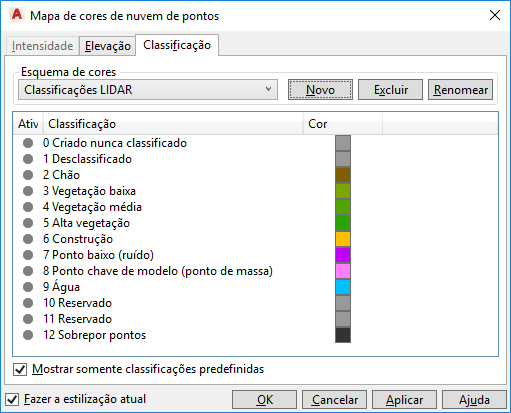

- Na caixa de diálogo Mapa de cores da nuvem de pontos, clique na guia Classificação.
- Para controlar a exibição dos pontos da nuvem de pontos de cada classificação, clique no ícone Ativar/Desativar para ativar ou desativar a exibição.
- Para alterar a cor atribuída a uma classificação, clique no quadrado de cor correspondente e selecione uma nova cor.
