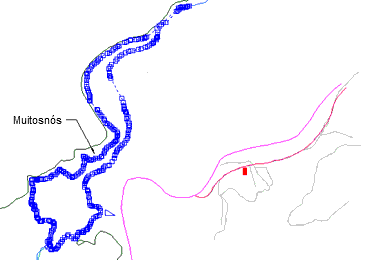

Quando os mapas são digitalizados, as arestas podem ser definidas com mais detalhes do que o necessário. Utilize Simplificar objetos para reduzir a complexidade desnecessária em linhas de contorno, rios e coastlines. A simplificação de objetos, também conhecida como generalização ou erradicação reduz o número de pontos em uma linha complexa.
Simplificar objetos funciona em duas dimensões, ignorando valores Z. Para obter informações sobre como adicionar e remover os vértices de polilinhas 3D, consulte Erradicar polilinhas.
Ao utilizar Simplificar objetos, você simplifica polilinhas complexas ao remover todos os nós internos que estão dentro da tolerância especificada. Segmentos de polilinha situados no mesmo corredor são generalizados em uma única polilinha. Polilinhas com ramificação de pontos, becos sem saída e pontos finais não são generalizadas.
Aumentar a tolerância com a ação Simplificar objetos remove os nós e cria um perfil mais suave.
Definir a tolerância
O AutoCAD Map 3D toolset converte um conjunto de segmentos de polilinha conectados dentro da mesma tolerância em uma única polilinha. É possível especificar a largura do corredor de tolerância. Os valores de corredor variam de acordo com a escala do mapa; mapas com valores de coordenadas de milhões utilizam valores maiores do que aqueles que usam centenas.

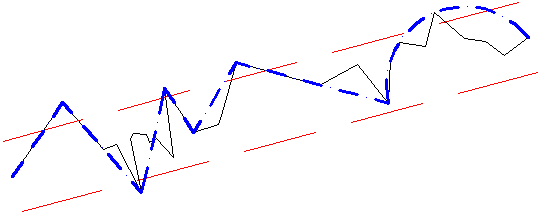

A linha preta fina representa a polilinha original, as linhas tracejadas vermelhas a tolerância e os traços e pontos azuis mostram os resultados.
A simplificação de objetos lineares remove tantos pontos quantos possíveis de uma polilinha enquanto a mantém dentro do corredor de tolerância original.

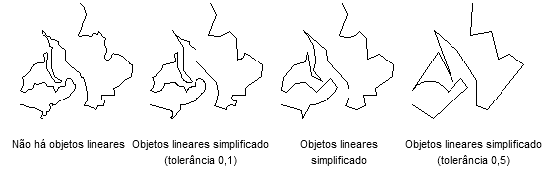

Uma margem costeira simplificada em diferentes configurações de tolerância
Para obter melhores resultados, siga estas diretrizes:
- Execute Simplificar objetos individualmente. Se você executar o comando Simplificar objetos com outras ações de limpeza, o AutoCAD Map 3D toolset executará o comando Simplificar objetos primeiro, independentemente da posição dele na lista Ações selecionadas.
- Utilize excluir duplicatas antes de simplificar objetos lineares.
- Se os objetos forem linhas, não polilinhas, utilize Dissolver pseudo nós para criar uma única polilinha.
- Simplificar objetos remove a largura de polilinhas. Salvar seu mapa antes de simplificar objetos lineares para que possa voltar para as linhas originais, se necessário.
