Um polígono é um tipo de objeto com limites fechados. Os polígonos armazenam informações sobre seus limites interno e externo e sobre outros polígonos aninhados dentro deles ou agrupados com eles.
Os polígonos podem representar as áreas como limites urbanos, limites estaduais, construções e lotes, assim como objetos mais complexos, como ilhas.
Os polígonos podem conter outros polígonos dentro deles.

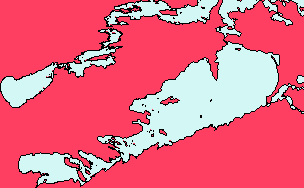

Exemplo: um mapa estadual pode ser composto de apenas um polígono com um limite externo que representa o estado, limites internos representando lagos, e limites dentro destes limites que representam as ilhas. Um mapa de país pode ser composto de polígonos individuais que representam cada estado.
A tabela a seguir define os termos comuns utilizados para descrever a estrutura dos polígonos.
| Termo | Definição |
|---|---|
| Limites | Limites fechados que compõem um polígono. Os polígonos podem ter múltiplos limites sem intersecção ou limites aninhados dentro de limites. |
| Equilíbrio | O processo de recalcular quais limites são externos ou internos. Os limites aninhados também são alternativamente classificados como interno e externo. Isto é, o limite mais externo é classificado como um limite externo. Um limite aninhado dentro desse limite é um limite interno. Um limite aninhado dentro do limite interno é classificado como um limite externo. |
| Limite interno | Limite aninhado que está totalmente dentro de um limite externo. |
| Limite externo | O limite mais externo para qualquer conjunto discreto de limites que definem o polígono, ou um limite residindo dentro de um limite interno. Um polígono pode ter diversos limites externos não aninhados e diversos limites externos aninhados. |
Compreender limites

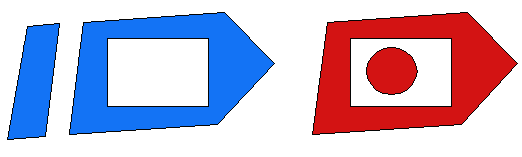

A figura abaixo mostra dois objetos de polígono, cada um com três limites. A da esquerda tem dois limites externos discretos e um limite interno. O limite interno é aninhado no segundo limite externo discreto. O polígono na direita também tem dois limites externos e um limite interno. No entanto, o segundo limite externo será aninhado dentro do limite interno.

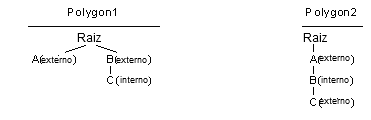

Os objetos de polígono mantêm uma estrutura em árvore para rastrear os limites e identificar os níveis de aninhamento. A ilustração abaixo mostra as diferentes estruturas de árvore para os dois objetos mostrados acima. A primeira árvore do polígono contém duas ramificações, enquanto que a segunda árvore contém uma única de ramificação.
Além dos limites interno e externo, há um tipo de limite da Anotação. Este limite tem as características de um limite interno, mas somente afeta a exibição do padrão de preenchimento e é ignorado ao calcular a área ou o interior do objeto de polígono. Seu objetivo principal é o de permitir que você possa anotar desenhos sem o padrão de preenchimento do polígono que obscurece as anotações. A anotação normalmente consistirá em texto ou blocos.
