Use as unidades conectadas do BIM 360 Docs no Revit para vincular e abrir arquivos da origem de dados do BIM 360.

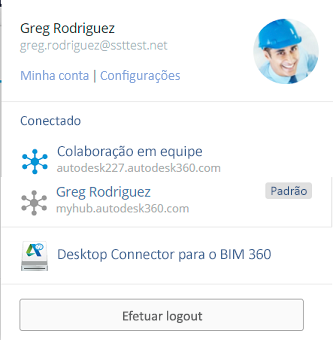

Após a instalação do Desktop Connector, será exibida a unidade conectada do BIM 360. É possível usar essa unidade conectada para vincular ou abrir tipos de arquivos suportados no Revit.
BIM 360 Docs
Ao abrir um arquivo do Revit, você pode abrir os seguintes tipos de arquivo:
- RVT
- RTE
- RFA
Ao vincular arquivos, você pode vincular os seguintes tipos:
- RVT
- IFC (Revit 2019.2 ou posterior)
- Imagens BMP, JPG, JPEG, PNG, TIF e PDF (Revit 2020 ou posterior)
- DWG
- DXF
- DGN
- SAT
- SKP
- Arquivos TXT de código de montagem
- Arquivos TXT de tabela de nota-chave
Fluxos de trabalho recomendados:
- Nos modelos e vínculos do Revit, o fluxo de trabalho recomendado é usar o serviço Revit Cloud Worksharing para hospedar e ativar a colaboração na nuvem. É possível vincular modelos do Revit por meio das unidades conectadas do BIM 360 Docs. No entanto, elas não podem ser usadas para hospedar modelos centrais com compartilhamento de trabalho.
- As unidades conectadas do BIM 360 Docs são mais apropriadas para complementar os fluxos de trabalho do Revit Cloud Worksharing. Por exemplo, use-as quando for necessário vincular um modelo do Revit sem compartilhamento de trabalho de um consultor ou quando os arquivos CAD precisarem ser vinculados em um modelo hospedado na nuvem.
Como alternativa, use o Cloud Models for Revit para salvar um modelo de nuvem sem compartilhamento de trabalho no Document Management do BIM 360 e vincule a esse modelo em vez de a um modelo do Revit em uma unidade conectada ao desktop. O Cloud Models for Revit foi otimizado para desempenho e integridade da transferência de dados e é compatível com o Módulo Design Collaboration do BIM 360. Para começar, consulte Cloud Models for Revit.
Considerações e problemas conhecidos:
- Para acessar a unidade conectada do BIM 360 Docs, é necessário ter os devidos direitos do serviço. Caso contrário, os vínculos no modelo do Revit não serão reconciliados.
- A unidade conectada do BIM 360 Docs não faz o download imediato das últimas alterações feitas pelos outros usuários. Em vez disso, as atualizações serão verificadas em intervalos de tempo (atualmente, a cada 8 minutos).
- A unidade conectada do BIM 360 Docs não funciona com o bloqueio de arquivos. Se dois usuários abrirem o mesmo arquivo para edição, o usuário que salvar por último substituirá o arquivo.
- A unidade conectada do BIM 360 Docs não suporta a execução do Revit como um administrador. Você não poderá navegar no conteúdo da unidade conectada se estiver a executar como administrador.
- A unidade conectada do BIM 360 Docs não pode hospedar modelos centralizados com compartilhamento de trabalho. O serviço Revit Cloud Worksharing deve ser usado para oferecer suporte à colaboração na nuvem com vários membros no BIM 360 Docs.
- Não é possível carregar múltiplos arquivos de família por meio da unidade conectada do BIM 360 Docs. Ao usar Inserir > Carregar família, não é possível usar as teclas SHIFT ou CTRL para selecionar mais de uma família.
