Задание ячеек витража, в которых должно использоваться назначение для ячеек

При создании назначения для ячейки необходимо указывать ячейки сетки, в которых будет использоваться данное назначение. Для выбора ячеек имеется две опции.

Совет: При попытке определить назначения ячеек в сетке, имеющей как вертикальные, так и горизонтальные ячейки, не следует забывать, что каждое из этих направлений в действительности находится в отдельной сетке. Можно иметь вертикальную сетку с вложенной горизонтальной сеткой или наоборот. Выберите каждую сетку отдельно, чтобы сделать назначения ячеек.

В любых ячейках, не имеющих конкретного назначения для ячеек, используется заполнение по умолчанию.

  1. Щелкните вкладку "Управление"панели "Стиль и отображение"Диспетчер стилей .
  2. Разверните "Архитектурные объекты" и "Стили витража".
  3. Выберите стиль витража.
  4. Раскройте вкладку "Правила проектирования".
  5. В левой секции окна выберите сетку.
  6. В правой секции выберите в качестве "Типа" "Местоположение" или "Индекс".
  7. Выберите назначение для ячейки:
    Если выбрано ... то …

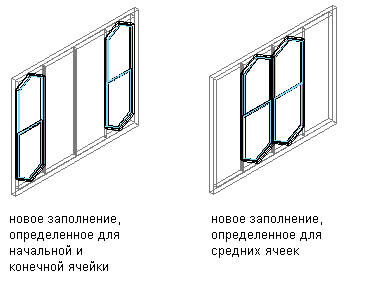

    "Местоположение", выделите столбец "Где используется" и нажмите кнопку с правой стороны ряда. Выберите ячейки, которые будут использовать это назначение, и нажмите "ОК".

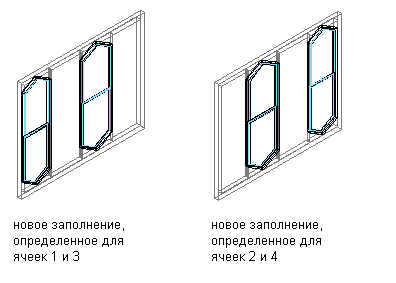

    "Индекс", в столбец "Где используется" введите номера ячеек, разделенные запятой. Для вертикальных сеток ячейки нумеруются от начала к концу, а для горизонтальных - снизу вверх.
    Прим.: Не следует назначать ячейке несколько определений, поскольку при этом используется последнее из назначенных определений.
  8. Нажмите "ОК".
