Контекстное редактирование ячеек витража

Данная процедура предназначена для редактирования ячейки витража путем контекстного редактирования с помощью ручки "Редактировать сетку". Посредством контекстного редактирования можно отредактировать отдельные ячейки, пролеты, колонны или вложенные сетки витража прямым интерактивным способом в зоне чертежа, а затем сохранить изменения в витражу или стиле витража.

  1. Выберите витраж, в которой хотите отредактировать ячейки в режиме контекстного редактирования.
  2. Укажите режим редактирования витража:
    Если требуется редактировать... то …
    данный экземпляр блока витража, щелкните вкладку "Витраж"панель "Редактирование"раскрывающийся список "Правила проектирования"Применить к объекту.
    стиль витража, щелкните вкладку "Витраж"панель "Редактирование"раскрывающийся список "Правила проектирования"Правила проектирования из стиля. Если данная опция недоступна, это значит, что правила проектирования уже построены для витража на основе стиля.
  3. Выберите ручку "Редактировать сетку".
  4. Введите c (ячейка) и нажмите Enter.
    Прим.: Открыт сеанс контекстного редактирования. Это видно по потускневшей окраске всех объектов на чертеже, а также по тому, что на экран выводятся различные ручки, поступающие в распоряжение пользователя. Следует заметить, что в режиме сеанса контекстного редактирования ограничивается доступ к редактированию в чертеже с помощью других команд. Перед работой с другими объектами необходимо завершить сеанс контекстного редактирования.
  5. Выберите отдельные ячейки, пролет, колонну или вложенную сетку, для которых требуется изменить назначение ячеек; для этого пометьте ячейку или нажмите клавишу TAB, а затем нажмите Enter.

    Чтобы выбрать несколько ячеек, пролетов, колонн или вложенных сеток, нажмите Ctrl.

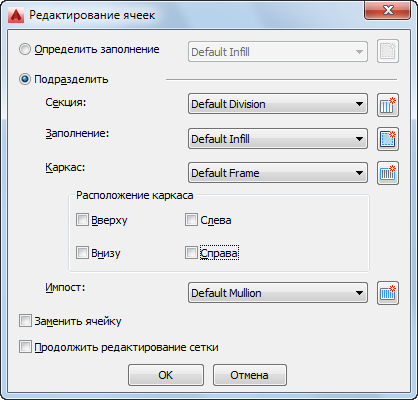

    При этом отображается таблица "Редактирование ячеек".

  6. Отредактируйте ячейки выбранной сетки.
    Если требуется… то…
    назначить выбранным ячейкам заполнение, выберите "Назначить заполнение" и выберите определение заполнения. Снимите флажок с опции "Заменить ячейку" и нажмите "ОК".
    заменить заполнение выбранных ячеек на новое, выберите "Назначить заполнение" и выберите определение заполнения. Выберите "Заменить ячейку" и нажмите "ОК".
    создать новое заполнение и назначить его выбранным ячейкам, нажмите и задайте значения в таблице "Правила проектирования".
    поделить выбранные ячейки на секции, заполнения или каркасы, выберите "Графический раздел".
    выбрать деление для подразделяемых ячеек, выберите определение деления.
    создать новую секцию и назначить ее выбранным ячейкам, нажмите и задайте значения в таблице "Правила проектирования".
    выбрать заполнение для разделенных ячеек, выберите определение заполнения.
    создать новое заполнение и назначить его разделенным ячейкам, нажмите и задайте значения в таблице "Правила проектирования".
    выбрать определение каркаса для сетки, созданное после разделения ячейки, выберите определение каркаса и нажмите "ОК.
    задать положение каркасов решетки, созданной после разделения ячеек, для опции "Расположение каркаса" выберите "Сверху", "Снизу", "Слева" или "Справа" и нажмите "ОК".
    создать новое определение каркаса и назначить его для новой сетки, созданное после разделения ячейки, нажмите и задайте значения в таблице "Правила проектирования".
    выбрать определение импоста для сетки, созданное после разделения ячейки, выберите определение импоста.
    создать новое определение импоста и назначить его выбранной сетке, нажмите и задайте значения в таблице "Правила проектирования".
    заменить существующее заполнение ячейки на заполнение с опциями, выбранными в таблице, выберите "Заменить ячейку".
    продолжить контекстное редактирование сетки после разделения ячейки, выберите "Продолжить редактирование сетки".
  7. Нажмите "ОК".
  8. Нажмите «Ввод»)
