Инструменты анализа поверхностей выполняют проверку непрерывности, кривизны и углов уклона поверхностей.
Инструменты анализа поверхностей служат для проверки допустимости поверхностей и кривых перед изготовлением. Для анализа предназначены следующие инструменты.

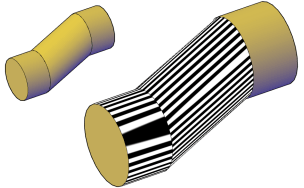

- Анализ Зебра. Анализ непрерывности поверхности путем проецирования параллельных линий на модель.

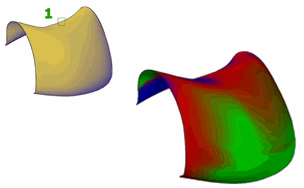

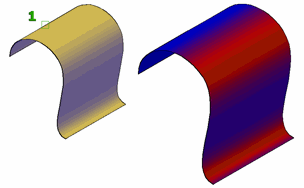

- Анализ кривизны. Определение областей с высокой и низкой кривизной поверхности путем отображения градиента цвета.
- Анализ уклона. Оценка наличия достаточного просвета между деталью и ее пресс-формой.
Прим.: Инструменты анализа функционируют только в визуальных стилях 3D. В 2D они не работают.
