Обозначения

Вставка в чертежи обозначений и подробных сведений из коммерческих онлайн-источников или из собственных проектов.

Некоторые основные определения

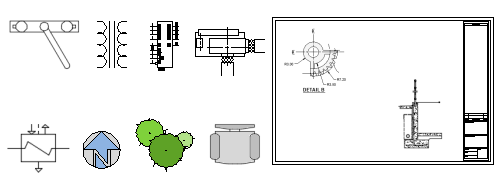

В AutoCAD обозначения и подробные сведения, вставляемые в чертежи, называются блоками. Блок — это набор объектов, объединенных в один именованный объект. Ниже приведены примеры блоков, имеющих различные масштабы.

Для вставки блоков в чертеже применяются три элемента.

• Определение блока. Эти данные хранятся в файле чертежа или шаблона чертежа в неграфическом формате. Определения блоков можно легко импортировать из любого файла чертежа или существующего блока в другом файле чертежа. Кроме того, можно создавать определения блоков из выбранных объектов текущего чертежа.
• Вхождение блока. При вставке блока графика создается из определения блока.
• Инструмент вставки блока. В программе доступно несколько различных инструментов. К ним относятся галерея блоков на ленте, палитра блоков, окно «Инструментальные палитры» и «Центр управления Autodesk».

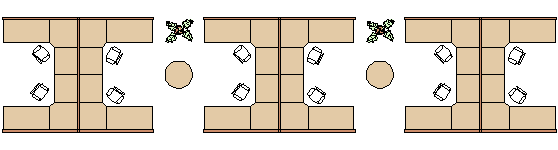

Например, на следующем чертеже имеются четыре определения блоков: кабинет, стул, стол и растение. Три вхождения блока относятся к кабинету, двенадцать — к стулу, два — к столу и еще два вхождения блока относятся к растению.

Прим.: Часто используемый термин блок может относиться как к описанию или вхождению блока, так и к обоим вариантам в зависимости от контекста.

Вставка блоков в чертеж

Как правило, блок вставляется в текущий чертеж из одного из следующих источников.

• Любой файл чертежа. Например, можно создать чертеж стандартного выносного элемента, а затем с помощью одного из инструментов вставки блоков вставить этот чертеж в текущий чертеж в качестве блока.

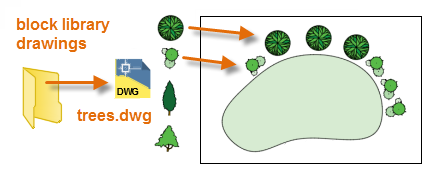

• Одно или несколько определений блоков в файле чертежа. Например, можно создать чертеж, содержащий только определения блоков деревьев, а затем вставить любой из этих блоков в текущий чертеж. Файл чертежа, который содержит семейство связанных блоков, обычно называется чертежом библиотеки блоков.

• Одно или несколько определений блоков, созданных в текущем чертеже. Например, можно создать блок из набора повторяющихся в чертеже объектов, таких как компоновки кабинетов. Все перечисленные ранее блоки можно включить в один блок с тремя кабинетами.


После вставки блока его можно без труда перемещать, копировать, поворачивать и масштабировать.

Использование инструмента для вставки блока

Для начала работы выполните следующие действия.

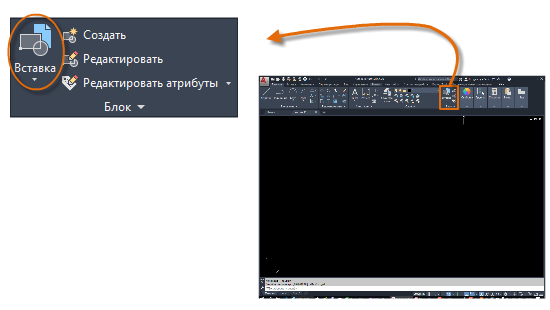

1. Нажмите кнопку «Вставить» на вкладке «Главная» и выберите блоки из раздела «Другие чертежи». При этом запустится команда ПАЛБЛОКИ.

2. В верхней части палитры блоков нажмите кнопку «Обзор», чтобы открыть диалоговое окно «Выбор файла чертежа».

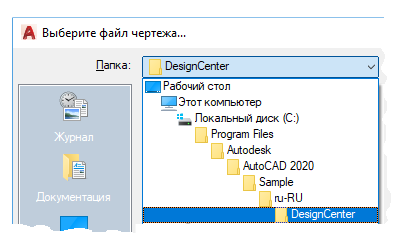

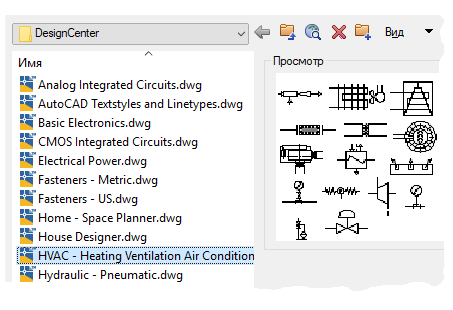

3. Перейдите в папку «Центр управления», где хранятся различные примеры чертежей.


   Каждый из этих чертежей содержит набор связанных определений блоков.

4. Выберите необходимый файл чертежа.

   Например, предположим, вы создаете чертеж для системы отопления, вентиляции и кондиционирования. Выберите чертеж ОВК и нажмите «Открыть».

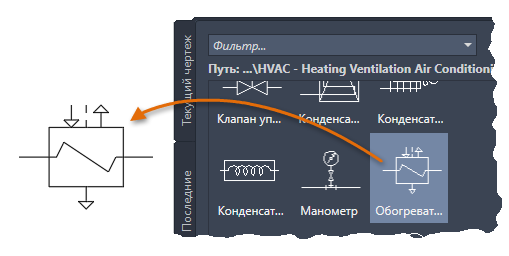

5. На палитре блоков, вкладке «Другие чертежи» выберите и поместите или перетащите несколько блоков.


Чтобы указать другой файл чертежа, еще раз нажмите «Обзор».

Совет: Параметры по умолчанию в нижней части палитры блоков обычно подходят для большинства случаев, но можно поэкспериментировать с ними, чтобы выяснить, какие доступные варианты существуют.

Обратите внимание, что в следующий раз при нажатии кнопки «Вставить» на ленте в галерее отображаются все определения блоков, сохраненные в текущем чертеже.

Кроме того, ознакомьтесь с палитрой блоков, щелкнув вкладки «Текущий чертеж» и «Последние».

• На вкладке «Текущий чертеж» отображаются все определения блоков только из текущего чертежа.
• На вкладке «Недавние» отображаются определения блоков, которые были недавно вставлены или созданы как в текущих, так и в предыдущих сеансах. Эти блоки могут быть получены из различных чертежей.

Создание чертежа для использования в качестве блока

Часто отдельные файлы чертежей создаются для использования в качестве блоков и сохраняются в папке с похожими файлами чертежей. Это альтернативный способ доступа к определениям блока, хранящимся в одном чертеже.

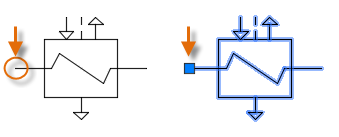

При создании файла чертежа для использования в качестве блока убедитесь, что объект размещен в точке начала координат (0,0). Она будет по умолчанию использоваться как точка вставки блока. При вставке блок прикрепляется к курсору в заданной точке вставки. Точка вставки обведена на блоке ниже.

При выборе уже вставленного блока рядом с точкой вставки появляется ручка. С помощью этой ручки можно легко перемещать и поворачивать этот блок.

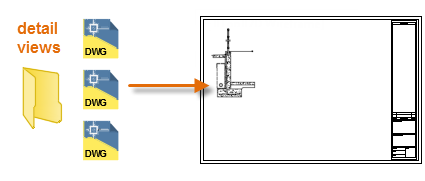

В следующем примере файл чертежа вставляется в текущий чертеж для обеспечения стандартного вида выносного элемента.

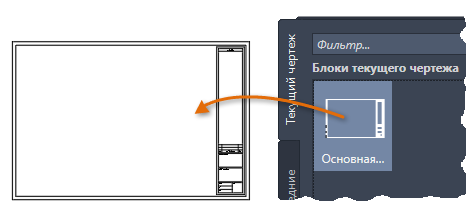

Пользовательские основные надписи и рамки чертежа также создаются в виде файлов чертежей, которые можно вставить позднее или включить в файлы шаблонов чертежей. Далее представлен пример.

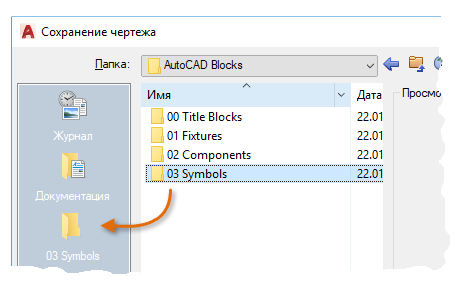

Совет: При сохранении чертежа перейдите к нужной папке, щелкните ее правой кнопкой и создайте несколько папок, чтобы упорядочить чертежи-блоки. Чтобы упростить получение доступа впоследствии, можно перетащить один или несколько чертежей-блоков на панель хранилищ информации.

Прим.: Вставка файла чертежа в виде блока позволяет создать статическую ссылку на указанный чертеж. Для автоматического обновления ссылки при внесении в нее изменений чертеж следует прикреплять как внешнюю ссылку. Подробную информацию см. в справке по запросу внешние ссылки.

Управление определениями блоков и данными в чертеже (необязательно)

При необходимости можно создавать, удалять и изменять определения блоков непосредственно в текущем чертеже.

• Неиспользуемые определения блоков можно удалить из чертежа с помощью команды ОЧИСТИТЬ. Очистка чертежа от неиспользуемых определений блоков может привести к уменьшению размера чертежа. Можно удалять только те определения блоков, которые не используется никакими вхождениями блока в чертеже.
• Новые определения блоков можно создавать непосредственно на текущем чертеже при помощи команды БЛОК. Создание определений блоков требуется, если нужно создать блок, который будет использоваться только в этом чертеже, или если нужно создать чертеж с использованием библиотеки блоков, который содержит семейство связанных определений блоков.
• Разделение вхождения блока на составляющие объекты можно выполнить с помощью команды РАСЧЛЕНИТЬ. Расчленение вхождений блоков — удобный способ для определения новых версий определений блоков с помощью команды БЛОК или сохранения полученных объектов в новом файле чертежа с помощью команды ПБЛОК.

Совет: Определения блоков могут также включать в себя объекты, называемые атрибуты блока, которые могут хранить такую информацию, как имя поставщика, номер детали и стоимость. Данные атрибута блока можно извлечь и экспортировать в таблицу, спецификацию или внешний файл. Некоторые блоки, которые называются динамическими, могут менять свой внешний вид динамически в зависимости от введенных данных, местоположения или выбранных параметров.

Предложения и рекомендации

Для сохранения и упорядочения определений блоков обычно используется несколько методов.

• Создайте отдельный файл чертежа для каждого блока, который планируется использовать. Файлы чертежей можно сохранить в папки, в которых хранятся семейства связанных файлов чертежей.
• Создайте файлы чертежей, которые называются чертежами библиотеки блоков. Каждый из этих чертежей содержит семейство связанных определений блоков. При вставке чертежа библиотеки блоков в текущий чертеж в нем становятся доступными все блоки, определенные в этом чертеже.
• Добавьте определения блоков для основных надписей и часто используемых обозначений в файлах шаблонов чертежей, чтобы сделать их доступными сразу при создании чертежа.
• Оцените, какой из инструментов вставки блока в наибольшей степени соответствует вашим потребностям: палитра блоков и галерея ленты, окно «Инструментальные палитры» или «Центр управления Autodesk».

Совет: При наличии интернет-соединения файлы чертежей AutoCAD можно загружать с веб-сайтов коммерческих производителей и поставщиков. Это позволит существенно сэкономить время, но не забудьте убедиться в том, что чертежи создаются правильно и в нужном масштабе.
