Редактирование ассоциативных маркеров центра и центровых линий в окне "Свойства", в диалоговом окне "Свойства инструмента" и с помощью ручек.
С помощью системных переменных можно настроить внешний вид и поведение новых маркеров центра и центровых линий. Однако изменение настроек системных переменных не оказывает влияния на существующие маркеры центра или центровые линии.
Многие параметры маркеров центра и центровых линий можно настроить в окне свойств. Щелкните маркер центра или центровую линию для просмотра и настройки общих свойств, таких как цвет, слой, тип линий, масштаб типа линий, стиль печати, вес линий, прозрачность и т. д. Если инструменты маркера центра или центровой линии были добавлены в инструментальную палитру, их свойства также можно изменить в диалоговом окне "Свойства инструмента".

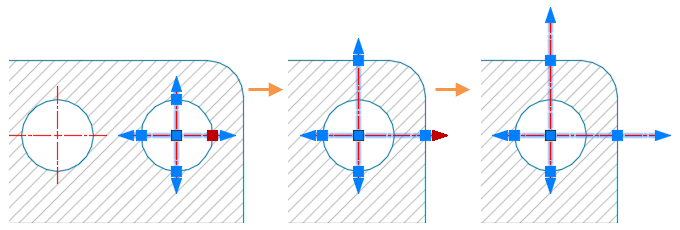

Маркеры центра и центровые линии можно изменять с помощью ручек. При наведении указателя на ручки отображаются динамические размеры выносной линии. С помощью многофункциональной центральной ручки маркера центра можно выбрать одну из следующих операций:
- Растянуть для перемещения маркера центра;
- Изменить длину выносной линии для единообразного изменения всех четырех продолжений осевых линий.

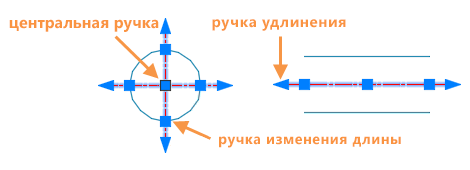

Ручки позволяют непосредственно манипулировать маркерами центра и центровыми линиями. В этом примере осевые линии на окружности можно изменять по отдельности. Перетаскивая ручку длины, можно скорректировать длину осевой линии, при этом ее продолжение будет перемещаться вместе с ней. Однако при перетаскивании ручки удлинения будет перемещаться только продолжение осевой линии.

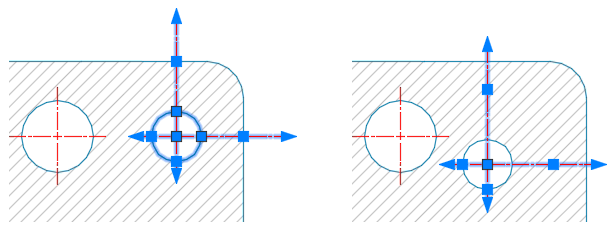

После применения переопределений к выносной линии она становится
фиксированной длины и теряет ассоциативность с окружностью. Таким образом, любые изменения размера окружности не влияют на измененную осевую линию. Однако при перемещении окружности маркер центра (включая измененные осевые линии) перемещается вместе с ней.
