Задание радиуса сопряжения
Радиус сопряжения определяет размер дуги, создаваемой командой СОПРЯЖЕНИЕ. Эта дуга соединяет два выбранных объекта или сегмента 2D-полилинии. По умолчанию это значение применяется ко всем новым сопряжениям.

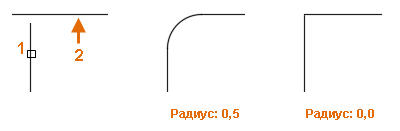

Прим.: Если радиусу сопряжения присвоено значение 0, выбранные объекты обрезаются или удлиняются до точки их пересечения. Дуга при этом не создается. Если радиусу сопряжения присвоено значение 0, можно удалить дуговой сегмент между двумя прямолинейными сегментами или все дуговые сегменты 2D-полилинии.
- Выберите
. найти - В командной строке введите Д (раДиус).
- Введите новое значение радиуса сопряжения.
После указания радиуса сопряжения выберите объекты или линейные сегменты, которые определяют точку касания получаемой дуги, или нажмите клавишу ENTER, чтобы выйти из команды.
Совет: Нажмите и удерживайте клавишу SHIFT при выборе объектов или линейных сегментов, чтобы заменить текущее значение радиуса нулевым.
Добавление сопряжения между двумя объектами или линейными сегментами 2D-полилинии
- Выберите . найти
- В области чертежа выберите первый объект или линейный сегмент линии для определения точки касания получаемой дуги.
- Выберите второй объект или линейный сегмент.
Совет: В командной строке выберите параметр "Несколько" команда СОПРЯЖЕНИЕ, чтобы добавить дополнительные сопряжения после выбора первых двух объектов или линейных сегментов. Если параметр "Несколько" не используется, после выбора второго объекта или линейного сегмента команда будет закрыта.
Добавление сопряжения без обрезки выбранных объектов или линейных сегментов
- Выберите . найти
- В командной строке введите о (Обрезка).
- Введите б (Без обрезки).
- В области чертежа выберите объекты или линейные сегменты для определения точки касания получаемой дуги.
Вставьте дуги в каждую из вершин 2D-полилинии
- Выберите . найти
- В командной строке введите и (полИлиния).
- В области чертежа выберите полилинию.
