ALIGNSPACE (Express Tool)

Настройка коэффициента панорамирования и зумирования вида на видовом экране листа на основе точек выравнивания, указанных в пространстве модели и пространстве листа.

найти

Этот инструмент используется для панорамирования вида в видовом экране листа и позволяет задать верное положение по одной точке в пространстве модели и одной точке в пространстве листа. Также инструмент можно использовать для панорамирования или зумирования по двум точкам пространства модели и двум точкам в пространстве листа. Для выбора одной точки в пространстве модели нажмите клавишу ENTER в запросе командной строки пространства второй модели, после чего можно будет выполнить выравнивание по одной точке пространства листа. Этот параметр рекомендуется использовать для настройки положения вида пространства модели без изменения коэффициента зумирования видового экрана листа.

Прим.: Точки, заданные в пространстве модели, выравниваются по точкам, заданным в пространстве листа. Кроме того, коэффициент зумирования и поворот ПСК настраиваются в соответствии с заданными точками.

Пример

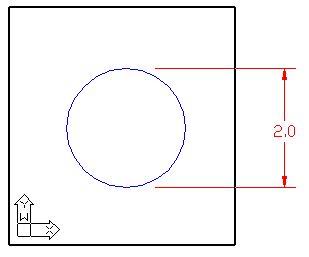

Например, для выравнивания окружности в пространстве модели в соответствии с пространством листа можно выполнить следующие действия.

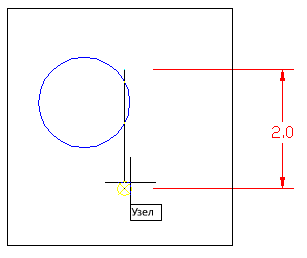

Укажите две точки в пространстве модели:

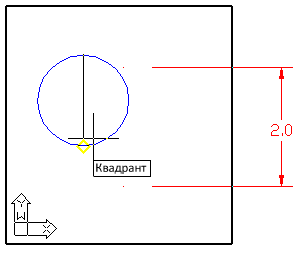

Укажите две точки в пространстве листа:

Выравнивание окружности выполняется в соответствии с размером в пространстве листа:

Файл

aspace.lsp
