Вы можете создавать блоки посредством ассоциации и именования объектов или посредством создавания чертежа для использования в качестве блока.
Определения блока
При создании блока или вставке чертежа в качестве блока вся информация в определении блока, включая геометрию, слои, цвета, типы линий и объекты атрибутов блоков, сохраняется в файле чертежа как неграфическая информация в качестве части таблицы блоков. Каждый вставляемый блок является вхождением (ссылкой на определение блока). Вхождения блоков часто называют просто блоками.
Задать и сохранить определения блоков можно в нескольких местах.
- В файле чертежа, предназначенном для использования только в этом чертеже.
- В файле шаблона чертежа, предназначенном для использования в любом чертеже, созданном по этому шаблону.
- В формате отдельных файлов чертежей, предназначенных для вставки в другие чертежи в качестве блоков.
- В формате нескольких блоков в файле чертежа, предназначенном для использования в качестве чертежа библиотеки блоков, к которому будет осуществляться доступ из других чертежей.
- В формате определений блоков из интернета, предоставленных одним из поставщиков и служб. Данные блоки обычно связаны с определенными деталями или изделиями.
Создание ссылок на блоки
Определения блоков можно создавать непосредственно в текущем чертеже с помощью команды БЛОК, либо их можно вставлять из другого чертежа. Есть несколько способов вставки блоков из других файлов чертежей или вставки самого файла чертежа.
- Центр управления Autodesk
- Палитра блоков, вкладка «Другие чертежи»
- Перетаскивание из папки файла
- Определение в окне «Инструментальные палитры»
Создание блоков в чертеже
Определение блока обычно содержит перечисленную ниже информацию.
- Имя блока
- Объекты, входящие в блок
- Базовая точка, которая используется для размещения блока в чертеже
- При необходимости используются объекты атрибутов блоков, в которых хранятся такие данные, как номер детали, имя поставщика, информация о службе и т. д.
Сохранение блока в отдельном файле
Пользователь может создавать файлы чертежей для вставки их в другие чертежи в качестве блоков. Создавать отдельные файлы чертежей как источники определений блоков и манипулировать ими достаточно легко. Связанные чертежи могут храниться в папке в качестве библиотеки блоков.
- Задание имени блока
Имя чертежа служит именем блока.
-
Задание базовой точки чертежа
По умолчанию AutoCAD определяет базовую точку чертежа, используемого как блок, в начале координат (0,0,0) МСК (Мировой системы координат). Вы можете сбросить базовую точку, чтобы указать новую базовую точку для вставки при помощи команды БАЗА.
- Создание объектов
Такие объекты обычно включают геометрические объекты, текст и объекты атрибутов блоков. По завершении сохраните чертеж в папке с другими чертежами, которые предполагается использовать в качестве блоков.
Есть несколько способов создания блоков, позволяющих обеспечить наследование одного или нескольких текущих свойств, таких как слои, цвета и типы линий.
Создание чертежа библиотеки блоков
Наборы связанных блоков могут храниться в файле чертежа или в наборе файлов чертежей. Они называются чертежами библиотеки блоков. В чертежах библиотеки блоков связанные определения блоков сохраняются в пустом файле чертежа. При вставке этого файла чертежа в качестве блока в текущий чертеж все определения блоков добавляются в таблицу блоков текущего чертежа.
Создание вложенных блоков

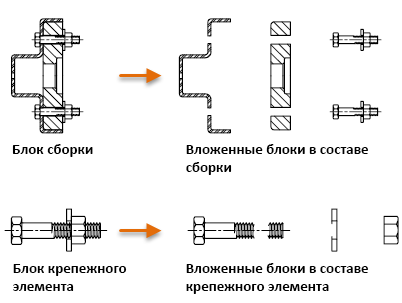

Вхождения блоков, которые включены в определения блока, называются вложенными блоками. Использование вложенных блоков позволяет упрощать описания сложных блоков.
Блоки, которые ссылаются сами на себя, называются циклическими, и их использование не допускается.
