Создание фаски угла путем указания длины и угла (AutoCAD Mechanical Toolset)

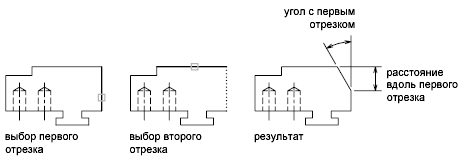

Фаску угла можно создать, указав расстояние по одной стороне фаски и угол фаски.

1. Выберите вкладку "Главная"панель "Редактирование"раскрывающийся список "Сопряжение"Фаска. найти
2. Выберите <Текущая вкладка>панель "Параметры фаски"Угол. найти
3. На панели "Параметры фаски" ленты проверьте значения длины и угла фаски. Для изменения значений длины фаски:
   1. Выберите <Текущая вкладка>панель "Параметры фаски" раскрывающийся список "Первая фаска". найти
   2. Выберите значение для первой длины.
   3. Выберите <Текущая вкладка>панель "Параметры фаски"раскрывающийся список "Угол фаски". найти
   4. Выберите значение для угла фаски.
4. Щелкните пустое место в области чертежа.
5. Выберите первую линию, образующую угол.
6. Выберите вторую линию, образующую угол.
7. Нажмите ESC для выхода из команды.
