Разным стандартам оформления соответствуют разные параметры удлинения осевых линий.
Кроме того, некоторые размеры отверстий требуют, чтобы удлинения были пропорциональны диаметрам этих отверстий. Поэтому при прочерчивании осевых линий в редакторе компонентов следует настроить удлинения так, чтобы программа AutoCAD Mechanical toolset динамически управляла длиной осевых линий в момент вставки.

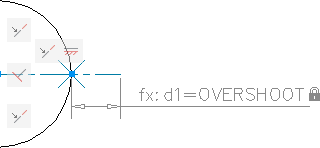

Для настройки автоматического управления удлинениями в AutoCAD Mechanical toolset следует наложить на них размерные зависимости с помощью переменной OVERSHOOT. В момент вставки выполняется динамическое присвоение значений переменной AutoCAD Mechanical toolset. Ниже представлена последовательность операций наложения зависимостей на прорезь, изображенную на иллюстрации.
| Действие | Заметки | |
| 1. | Создание пользовательского параметра с именем OVERSHOOT в Диспетчере параметров | Впоследствии эта переменная будет использоваться для наложения зависимостей на удлинение. |
| 2. | С помощью команды ТОЧКА выполняется вставка точки на пересечении окружности и осевой линии. | Эта точка используется для активизации функции объектной привязки, способствующей точному размещению размерных зависимостей. |
| 3. | Наложение геометрической зависимости на геометрию, включая вставленную точку | Наложение зависимости на точку обеспечивает фиксированное положение точек при удлинении осевой линии. |
| 4. | Наложение размерных зависимостей на удлинение и назначение удлинения переменной OVERSHOOT | При выполнении вставки в области чертежа значение переменной OVERSHOOT, присваиваемое программой AutoCAD Mechanical toolset, зависит от действующего стандарта и диаметра отверстия. |
