Добавление или удаление геометрии для производных трасс

При изменении отрезков или дуг на базовом эскизе обновление производной трассы выполняется автоматически. При добавлении геометрии на базовый эскиз она не добавляется автоматически в производную трассу. Необходимо отредактировать производную трассу и выбрать геометрию для добавления. Выбранную геометрию можно удалить непосредственно в производной трассе.

1. Активируйте производную трассу.
2. На ленте нажмите вкладку "Трасса" панель "Создать" "Производная трасса".

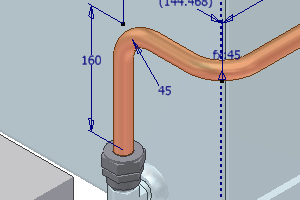

   Элементы эскиза, добавленные в производную трассу, выделяются бирюзовым цветом.

3. Чтобы добавить дополнительные элементы, выберите отрезки или дуги на эскизе с помощью одного из приведенных ниже методов.
   • Для выбора элементов по одному щелкните правой кнопкой мыши в графическом окне, а затем выберите команду "Один".
   • Для выбора самой длинной непрерывной последовательности элементов между двумя рабочими точками ветви, включая отрезки и дуги, щелкните правой кнопкой мыши в графическом окне и выберите команду "Цепочка".
   • Чтобы выбрать весь 3D-эскиз без учета рабочих точек ветвей, щелкните правой кнопкой мыши в графическом окне, а затем выберите "Весь эскиз".
4. Чтобы удалить выбранные элементы, щелкните существующие отрезки и дуги эскиза, удерживая нажатой клавишу Ctrl или Shift.

   Можно использовать любой из перечисленных выше методов выбора ("Один", "Цепочка" и "Весь эскиз").

5. Чтобы завершить выбор элементов 3D-эскиза, нажмите клавишу Enter или щелкните правой кнопкой мыши и выберите "Завершить".

   Производная трасса обновляется в соответствии с выполненными изменениями. При наличии нарушений внесите соответствующие изменения.

6. Щелкните правой кнопкой мыши и выберите команду "Завершить редактирование" для возврата на уровень ветви трубопровода.

Демонстрационный ролик о выборе производной трассы
