Использование заглушек

Новые возможности:2020

ВАЖНО. Перед началом работы с командой «Заглушки» необходимо установить пользовательскую библиотеку Inventor и выбрать ее в активном проекте.

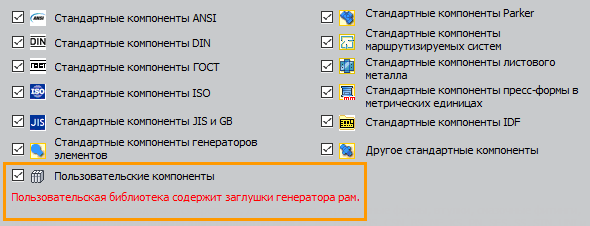

Установите пользовательскую библиотеку Inventor.

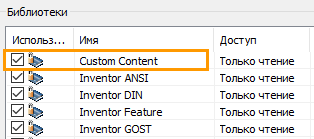

После установки в диалоговом окне «Настройка библиотек: имя проекта» выберите ее для использования в активном проекте.

И, наконец, настройте для заглушки именование файлов по умолчанию, а затем откройте файл сборки, который содержит профили.

Создание и размещение заглушек

Выберите на ленте вкладку «Модель» панель «Профиль» «Вставить заглушку».
Выберите грани элементов, которым требуются заглушки.
(Необязательно) Чтобы настроить заглушки, выберите сохраненный набор параметров.
Укажите положение: поверх граней или внутри балок.
Выберите семейство, чтобы задать метод обработки углов:
- Острые углы
- Скругленные углы
- Скошенные углы
Задайте толщину, смещение и угол.
(Необязательно) Задайте следующие свойства детали:
- Материал
- Формат
- Обозначение
Нажмите «Применить», чтобы принять текущие настройки и продолжить вставку элементов.
Для подтверждения нажмите кнопку "ОК".
В диалоговом окне «Именование профиля» задайте отображаемое имя, имя файла и расположение, затем нажмите кнопку «ОК».

Чтобы отредактировать заглушки, выполните следующие действия.

Найдите нужный элемент в обозревателе и разверните его для просмотра экземпляров.
Щелкните компонент правой кнопкой мыши и выберите «Изменить с помощью генератора рам».
Выберите параметры на панели свойств, чтобы внести необходимые изменения.
Нажать "ОК" для принятия изменений.

Чтобы повторно использовать заглушки, выполните следующие действия.

Найдите нужный элемент в обозревателе и разверните его для просмотра экземпляров.
Щелкните компонент правой кнопкой мыши и выберите «Изменить с помощью генератора рам».
В области отображения выберите грани профиля, чтобы получить новые экземпляры заглушек.
Нажмите кнопку «ОК», чтобы создать экземпляры.
