Новые возможности: 2019.2

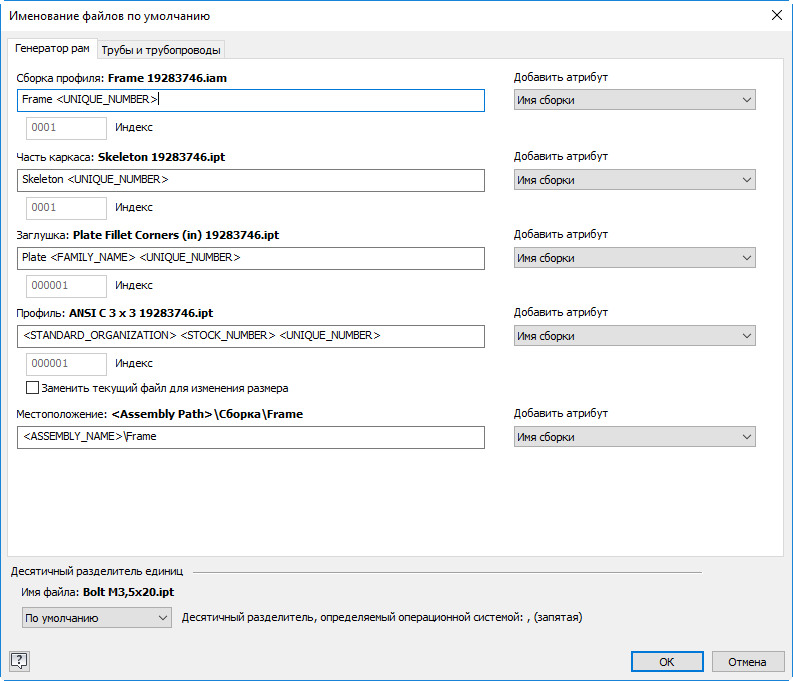

Для адаптации имен файлов профилей и размещения папок используется окно «Именование файлов по умолчанию» генератора рам.
Прим.:
Если рядом с полем значения отображается значок предупреждения, прочитайте подсказку или проверьте схему именования на предмет потенциальных проблем. Например, использование индекса вместо уникального номера может привести к дублированию имен файлов.
Если рядом с полем значения отображается значок предупреждения, прочитайте подсказку или проверьте схему именования на предмет потенциальных проблем. Например, использование индекса вместо уникального номера может привести к дублированию имен файлов.
Числа, отображаемые в области предварительного просмотра над полями значений, являются примерами, а не реальными числами.
- Для адаптации схемы именования сборок рам и частей каркаса щелкните поле значения, чтобы указать расположение атрибута в имени, а затем раскройте список «Добавить атрибут» и выберите один или несколько из следующих атрибутов.
- Имя конструкции
- Уникальный номер
- Индекс (можно указать начальный числовой индекс)
- Для восстановления значений по умолчанию нажмите «Сброс».
- Для адаптации схемы именования заглушек щелкните поле значения, чтобы указать расположение атрибута в имени, а затем раскройте список «Добавить атрибут» и выберите один или несколько из следующих атрибутов.
- Имя конструкции
- Уникальный номер
- Индекс (можно указать начальный числовой индекс)
- Свойство библиотеки компонентов
- Имя семейства
- Имя файла
- Материал
- Обозначение
- Обозначение размера
- Для восстановления значений по умолчанию нажмите «Сброс».
- Для адаптации схемы именования профилей щелкните поле значения, чтобы указать расположение атрибута в имени, а затем раскройте список «Добавить атрибут» и выберите один или несколько из следующих атрибутов.
- Имя конструкции
- Уникальный номер
- Индекс (можно указать начальный числовой индекс)
- Свойство библиотеки компонентов
- Описание семейства
- Имя семейства
- Имя файла
- Производитель
- Материал
- Обозначение
- Стандарт
- Орган стандартизации
- Инвентарный номер
- Для восстановления значений по умолчанию нажмите «Сброс».
При необходимости активируйте параметр «Заменить текущий файл для изменения размера». Это позволяет минимизировать количество создаваемых файлов.
- Для адаптации расположения щелкните расположение в поле значения и введите нужное имя папки. При необходимости раскройте список «Добавить атрибут», чтобы вставить имя сборки, или используйте команду «Сброс».
Чтобы изменить десятичный разделитель по умолчанию, выберите его в раскрывающемся списке «Десятичный разделитель единиц».
